板式给料机又称板式喂料机、板喂机、链板式给料机，主要用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料。该板喂机尤其适用于输送大比重、大粒度、磨损性强的物料，可水平安装，也可倾斜安装。

安装调试
1、板式给料机在正式安装前20天，必须按基础图尺寸把基础位置浇注完毕。
2、安装时根据安装基础首先定出板式给料机的纵向中心线和头轮装置的主动轮轴以及尾轮装置的尾轮轴的横向中心线。
3、安装顺序为：头轮装置、尾轮装置、中间架、支重辊、链条、链板，较后安装支承与拦板。
4、安装时必须注意：
（1）拉线校对使头部链轮和尾部链轮的纵向中心线重合，其误差不得超过2.5mm。
（2）中间机架安装要求互相平行。
（3）安装链板时应把每块链板的大圆弧盖住另一块链板，并且使大圆弧的朝向和输送方向一致。
（4）传动装置的中心高和给料机传动轴联轴器的中心高应一致，其偏位即可。

工作原理

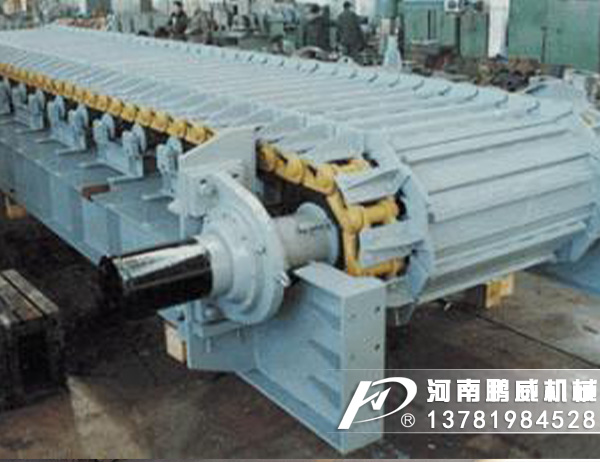

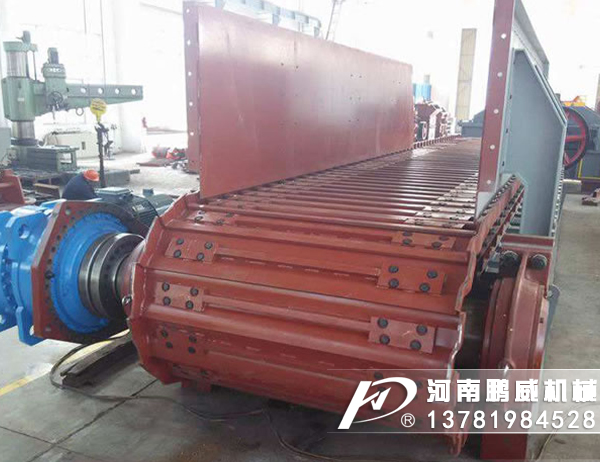

板式给料机在运行过程中，采用高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。

特点

板式给料机为连续输送物料机械的一种，主要用于原矿一级破碎给料，是沿水平或华侨的线段由贮料仓向破碎机、输送机或其他工作机机连续均匀地配给或转运各种松散物料的通用固定式给料机。
1、适用范围，对具有锋利棱角的和对输送机有强烈磨损性的物料或成件物品都可输送，规程密度不大于2400kg/m3。还适宜输送小于400°C以下的高温物料。
2、牵引链条强度高，可作较长距离的输送，本产品较大输送长度可达18m。
3、布置灵活，板式给料机可左传动，也可右传动，可水平输送物料，也可倾斜输送物料。其倾斜角0a25°。用户可根据实际现场选定。
4、链板抗弯强度大，耐冲击。
5、运行平稳可靠、噪音小。
