YHS型弧形筛是一种无动力设备，由一组布置再圆弧面上的固定筛条组成，分级粒度为筛孔宽度的1/2，广泛应用于选煤、选矿、粮食、淀粉、食品、纸浆、橡胶等料的湿式筛分和脱介、脱水作业。一般将弧形筛安装在动力筛前配套使用，以减少动力筛数量或面积。该系列筛机具有结构简单轻便、占地面积小，分离效果好，物料不易堵塞等优点。
该系列筛机为固定式和回转式两种，选用回转式弧形筛时要考虑翻转筛面所需空间。无特殊要求，筛网才质按不锈钢制造。
YHS弧形筛是一种具有一定曲率半径和包角的固定条缝筛，在选矿工艺中担负着脱水、脱介、脱泥作用。与振动筛配合使用，可以节省约1/3振动筛面积，同时还可取代传统的斗式捞坑，从而节省投资。YHS型弧形筛是我公司根据多年选矿厂生产经验，针对所选用的国内外各种弧形筛不同特点，经过筛选、反复改进后设计而成的，该系列有45°和60°两种包角，2032mm和1500mm两种曲率半径，分固定式和旋转式两种结构形式，多种筛缝尺寸，共56种规格型号，可以满足选矿厂各种筛型之需要。

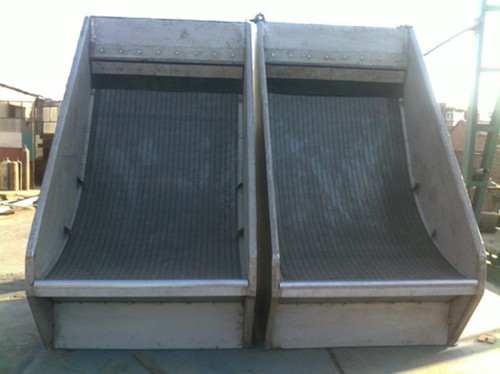

弧形筛筛面为具有一定包角的圆弧筛面（如图），筛面通常采用不锈钢条制作，筛条的方向与矿浆运动方向垂直。矿浆通过给料箱以一定初速度沿筛面全宽切线方向给入弧形筛面，由于矿浆在通过弧形筛面时所产生的离心力，可使矿浆有效的附着在筛面上。矿浆每越过一根筛条，与楔型筛条尖角撞击，迫使物料被筛条切割，这样便有一部分水和细粒被分离，形成筛下物和筛上物两种产品。
YHS型弧形筛技术特点：
1、结构简单、安装方便；
2、工艺参数合理，处理量能力大，效率高；
3、品种规格全，可满足不同用户及各种筛型配套需要；
4、用户可根据布置需要，选用固定式或旋转式结构形式，旋转式结构形式带有转动装置，筛面在不用拆卸的情况下可快速调换方向，以利脱水效果；
5、不锈钢筛面切边锋利，筛面线材断面几何形状好，分离效果佳；
6、给料箱设计独特，可保证物料沿切线方向均匀分布在筛宽上；
7、筛框结构设计合理，并具有足够的刚度，整体变形小；
8、通用化程度高，便于制造、订货及维护。
YHS型弧形筛型号说明
YH S 16 14 G
┬ ┬ ┬┬┬
│ │ │││
│ │ ││└────────固定式（回转式H）
│ │ ││
│ │ │└─────────筛面曲率半径
│ │ │
│ │ └──────────筛面宽度（dm）
│ │
│ └────────────筛机
│
└─────────────圆弧
|
型号
|
筛面面积（m2）
|
筛孔尺寸（mm）
|
包角（°）
|
处理量（t/h）
|
重量（kg）
|
型号
|
筛面面积（m2）
|
筛孔尺寸（mm）
|
包角（°）
|
处理量（t/h）
|
重量（kg）
|
|
YHS1614G
|
2.49
|
0.3-1.0
|
60
|
120-220
|
880
|
YHS1620G
|
2.65
|
0.3-1.0
|
45
|
180-380
|
950
|
|
YHS1914G
|
2.93
|
0.3-1.0
|
60
|
150-280
|
1100
|
YHS1920G
|
3.13
|
0.3-1.0
|
45
|
220-460
|
1150
|
|
YHS2114G
|
3.17
|
0.3-1.0
|
60
|
180-330
|
1200
|
YHS2120G
|
3.38
|
0.3-1.0
|
45
|
250-550
|
1250
|
|
YHS2314G
|
3.41
|
0.3-1.0
|
60
|
220-380
|
1400
|
YHS2320G
|
3.63
|
0.3-1.0
|
45
|
280-600
|
1450
|
|
YHS3414G
|
5.04
|
0.3-1.0
|
60
|
260-450
|
1650
|
YHS3420G
|
5.37
|
0.3-1.0
|
45
|
260-450
|
1800
|
YHS型弧形筛（回转式）技术性能及参数
|
型号
|
筛面面积（m2）
|
筛孔尺寸（mm）
|
包角（°）
|
处理量（t/h）
|
重量（kg）
|
型号
|
筛面面积（m2）
|
筛孔尺寸（mm）
|
包角（°）
|
处理量（t/h）
|
重量（kg）
|
|
YHS0910H
|
0.98
|
0.3-1.0
|
60
|
60-140
|
680
|
YHS0910H
|
0.74
|
0.3-1.0
|
45
|
45-100
|
730
|
|
YHS1210H
|
1.32
|
0.3-1.0
|
60
|
80-190
|
860
|
YHS1210H
|
0.99
|
0.3-1.0
|
45
|
60-140
|
920
|
|
YHS1510H
|
1.64
|
0.3-1.0
|
60
|
100-240
|
1030
|
YHS1510H
|
1.24
|
0.3-1.0
|
45
|
80-180
|
1200
|
|
YHS1810H
|
1.98
|
0.3-1.0
|
60
|
125-280
|
1320
|
YHS1810H
|
1.48
|
0.3-1.0
|
45
|
100-210
|
1380
|
|
YHS2110H
|
2.25
|
0.3-1.0
|
60
|
150-330
|
1550
|
YHS2110H
|
1.69
|
0.3-1.0
|
45
|
120-250
|
1590
|
|
YHS2410H
|
2.62
|
0.3-1.0
|
60
|
180-380
|
1760
|
YHS2410H
|
1.97
|
0.3-1.0
|
45
|
140-280
|
1820
|
|
YHS0902H
|
1.97
|
0.3-1.0
|
60
|
100-240
|
760
|
YHS0902H
|
1.48
|
0.3-1.0
|
45
|
80-180
|
810
|
|
YHS1220H
|
2.63
|
0.3-1.0
|
60
|
130-320
|
980
|
YHS1220H
|
1.98
|
0.3-1.0
|
45
|
100-240
|
1020
|
|
YHS1520H
|
3.28
|
0.3-1.0
|
60
|
160-400
|
1230
|
YHS1520H
|
2.47
|
0.3-1.0
|
45
|
120-300
|
1280
|
|
YHS1820H
|
3.95
|
0.3-1.0
|
60
|
200-480
|
1520
|
YHS1820H
|
2.97
|
0.3-1.0
|
45
|
140-360
|
1560
|
|
YHS2120H
|
4.50
|
0.3-1.0
|
60
|
240-550
|
1730
|
YHS2120H
|
3.38
|
0.3-1.0
|
45
|
170-420
|
1750
|
|
YHS2420H
|
5.25
|
0.3-1.0
|
60
|
280-640
|
1960
|
YHS2420H
|
3.95
|
0.3-1.0
|
45
|
210-480
|
2040
|
YHS型弧形筛（固定式）安装尺寸
|
筛机型号
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
H
|
H1
|
a
|
R
|
N1*Q
|
P
|
N2*W
|
J
|
N3*K
|
U
|
V
|
X
|
|
YHS1614G
|
1220
|
1538
|
518
|
527
|
200
|
1680
|
1530
|
2212
|
132
|
60°
|
1430
|
135*10
|
133
|
136*11
|
135
|
143*2
|
380
|
240
|
680
|
|
YHS1914G
|
1220
|
1538
|
518
|
527
|
200
|
1980
|
1830
|
2212
|
132
|
60°
|
1430
|
135*12
|
148
|
138*13
|
136
|
143*2
|
380
|
240
|
680
|
|
YHS2114G
|
1220
|
1538
|
518
|
527
|
200
|
2140
|
1982
|
2212
|
132
|
60°
|
1430
|
130*14
|
124
|
140*14
|
133
|
143*2
|
380
|
240
|
680
|
|
YHS2314G
|
1220
|
1538
|
518
|
527
|
200
|
2300
|
2150
|
2212
|
132
|
60°
|
1430
|
130*15
|
143
|
140*14
|
143
|
143*2
|
380
|
240
|
680
|
|
YHS3414G
|
1220
|
1538
|
518
|
527
|
200
|
3400
|
3300
|
2212
|
132
|
60°
|
1430
|
105*30
|
118
|
134*24
|
135
|
143*2
|
380
|
240
|
680
|
|
YHS1620G
|
1843
|
1885
|
533
|
593
|
250
|
1680
|
1530
|
2300
|
129
|
45°
|
2030
|
135*10
|
133
|
136*11
|
135
|
168*2
|
410
|
240
|
720
|
|
YHS1920G
|
1843
|
1885
|
533
|
593
|
250
|
1980
|
1830
|
2300
|
129
|
45°
|
2030
|
135*12
|
148
|
138*13
|
136
|
168*2
|
410
|
240
|
720
|
|
YHS2120G
|
1843
|
1885
|
533
|
593
|
250
|
2140
|
1982
|
2300
|
129
|
45°
|
2030
|
130*14
|
124
|
140*14
|
133
|
168*2
|
410
|
240
|
720
|
|
YHS2320G
|
1843
|
1885
|
533
|
593
|
250
|
2300
|
2150
|
2300
|
129
|
45°
|
2030
|
130*15
|
143
|
140*14
|
143
|
168*2
|
410
|
240
|
720
|
|
YHS3420G
|
1843
|
1885
|
533
|
593
|
250
|
3400
|
3300
|
2300
|
129
|
45°
|
2030
|
105*30
|
118
|
134*24
|
135
|
168*2
|
410
|
240
|
720
|

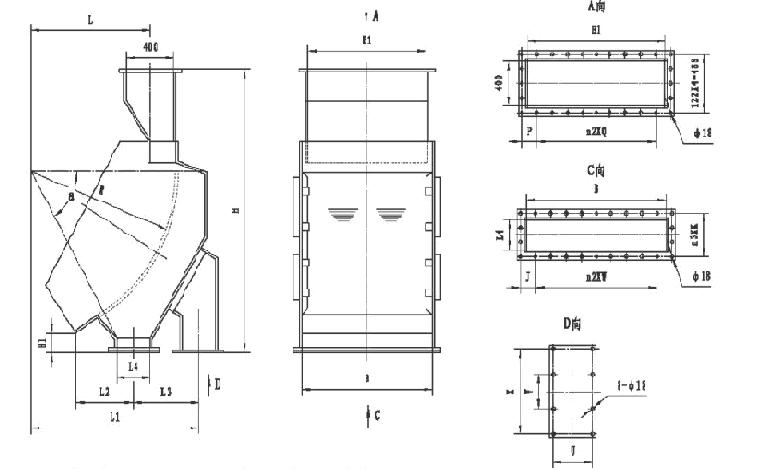

YHS型弧形筛（固定式）安装简图

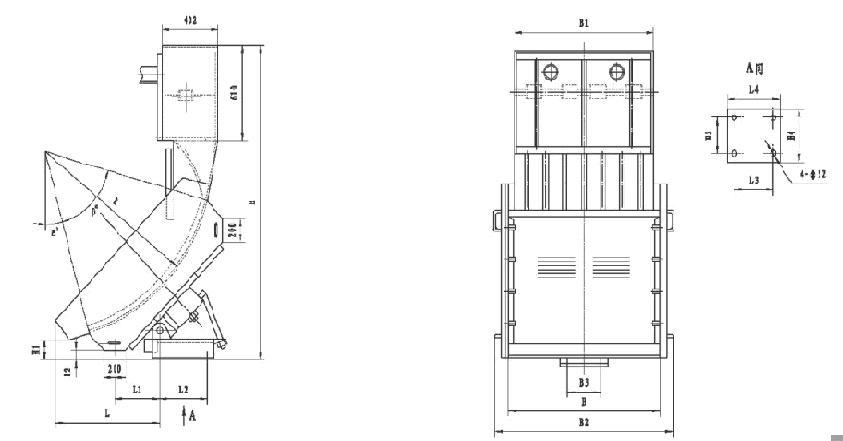

YHS型弧形筛（回转式）安装简图
YHS型弧形筛（回转式）安装尺寸
|
筛机型号
|
α
|
β
|
R
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
|
YHS0910H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
900
|
770
|
1055
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1210H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1200
|
1070
|
1355
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1510H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1500
|
1370
|
1655
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1810H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1800
|
1670
|
1955
|
180
|
230
|
2050
|
285
|
248
|
|
YHS2110H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
2100
|
1970
|
2255
|
180
|
230
|
2050
|
285
|
248
|
|
YHS2410H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
2400
|
2270
|
2555
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1910H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
900
|
770
|
1055
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1210H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1200
|
1070
|
1355
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1510H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1500
|
1370
|
1655
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1810H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1800
|
1670
|
1955
|
240
|
350
|
2650
|
336
|
196
|
|
YHS2110H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
2100
|
1970
|
2255
|
240
|
350
|
2650
|
336
|
196
|
|
YHS2410H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
2400
|
2270
|
2555
|
240
|
350
|
2650
|
336
|
196
|
|
YHS0920H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
900
|
770
|
1055
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1220H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1200
|
1070
|
1355
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1520H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1500
|
1370
|
1655
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1820H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1800
|
1670
|
1955
|
180
|
230
|
2982
|
104
|
75
|
|
YHS2120H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
2100
|
1970
|
2255
|
180
|
230
|
2982
|
104
|
75
|
|
YHS2420H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
2400
|
2270
|
2555
|
180
|
230
|
2982
|
104
|
75
|
|
YHS0920H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
900
|
770
|
1055
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1220H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1200
|
1070
|
1355
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1520H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1500
|
1370
|
1655
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1820H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1800
|
1670
|
1955
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS2120H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
2100
|
1970
|
2255
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS2420H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
2400
|
2270
|
2555
|
240
|
350
|
3440
|
16
|
-202
|
