优势:
1、采用块偏心作为激振力,振动强度高、生产能力大、筛分效率高;
2、卡在筛孔中的物料可以跳出,防止筛孔堵塞;
3、筛子横梁与筛箱采用高强度螺栓联结,无焊接;
4、采用轮胎联轴器,柔性联接,运转平稳;
5、结构简单,运转平稳,设备维护方便,使用周期及整机使用寿命长;
6、可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛机的处理量;
工作原理:

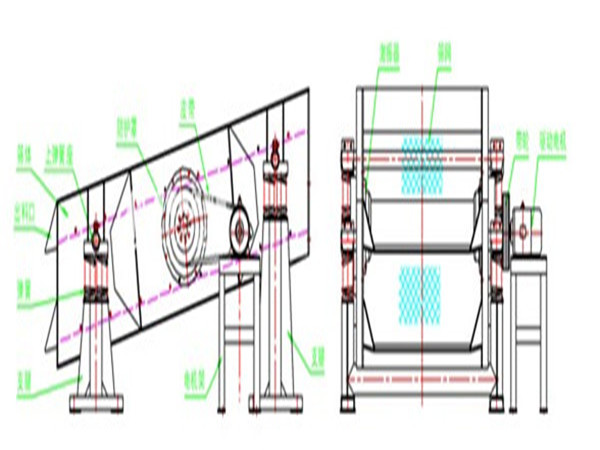

YA型圆振筛的筛箱运动轨迹为圆形或椭圆形圆振动筛采用惯性激振器产生振动其振动源一般为电动机带动激振器.圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。
技术参数:
型号 |
筛面 面积 (m2) |
筛面 倾角 (°) |
筛孔 尺寸 (mm) |
筛网 结构 |
给料 粒度 (mm) |
处理 能力 (t/h) |
振次 (r.p.m) |
双振幅 (mm) |
电机 功率 (kw) |
参考 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|
YA1236 | 4.3 | 20 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 4880 |
2YA1236 | 4.3 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 5210 | |
YA1530 | 4.5 | 6-50 | 编织 | ≤200 | 80-255 | 845 | 9.5 | 11 | 4500 | |
YA1536 | 5.4 | 6-50 | 编织 | ≤200 | 95-310 | 845 | 9.5 | 11 | 5110 | |
2YA1536 | 5.4 | 6-50 | 编织 | ≤400 | 95-310 | 845 | 9.5 | 15 | 5585 | |
YAH1536 | 5.4 | 30-150 | 冲孔 | ≤400 | 240-660 | 755 | 11 | 11 | 5600 | |
2YAH1536 | 5.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 240-660 | 755 | 11 | 15 | 5999 | |
YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 11 | 5200 | |
2YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 15 | 6010 | |
YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 5812 | |
2YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 6125 | |
YAH1548 | 7.2 | 30-150 | 冲孔 | ≤400 | 320-780 | 755 | 11 | 15 | 6745 | |
2YAH1548 | 7.2 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 320-780 | 755 | 11 | 15 | 7380 | |
YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 11 | 5180 | |
2YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 15 | 5940 | |
YAH1836 | 6.5 | 30-150 | 冲孔 | ≤400 | 290-800 | 755 | 11 | 11 | 5880 | |
2YAH1836 | 6.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 290-800 | 755 | 11 | 15 | 6300 | |
YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 5800 | |
2YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 6350 | |
YAH1842 | 7.6 | 30-150 | 冲孔 | ≤400 | 340-900 | 755 | 11 | 15 | 6350 | |
2YAH1842 | 7.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 340-900 | 755 | 11 | 15 | 7000 | |
YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6210 | |
2YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6600 | |
YAH1848 | 8.6 | 30-150 | 冲孔 | ≤400 | 385-1000 | 755 | 11 | 15 | 7100 | |
2YAH1848 | 8.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 385-1000 | 755 | 11 | 15 | 7700 | |
YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 18.5 | 9000 | |
2YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 22 | 10400 | |
YAH2148 | 10 | 30-150 | 冲孔 | ≤400 | 445-1200 | 708 | 11 | 18.5 | 10350 | |
2YAH2148 | 10 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 445-1200 | 708 | 11 | 22 | 11100 | |
YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 18.5 | 9920 | |
2YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 22 | 11200 | |
YAH2160 | 12.6 | 30-150 | 冲孔 | ≤400 | 560-1400 | 708 | 11 | 30 | 12390 | |
2YAH2160 | 12.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 560-1400 | 708 | 11 | 30 | 13850 | |
YA2448 | 11.5 | 6-50 | 编织 | ≤200 | 200-650 | 748 | 9.5 | 18.5 | 9830 | |
YAH2448 | 11.5 | 30-150 | 冲孔 | ≤400 | 500-1300 | 708 | 11 | 30 | 11820 | |
2YAH2448 | 11.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 500-1300 | 708 | 11 | 30 | 13000 | |
YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 12200 | |
2YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 13495 | |
YAH2460 | 14.4 | 30-150 | 冲孔 | ≤400 | 640-1500 | 708 | 11 | 30 | 13000 | |
2YAH2460 | 14.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 640-1500 | 708 | 11 | 30 | 14400 |
