铅锌矿矿用振动筛技术参数
作者 Admin 浏览 发布时间 18/05/15

矿用振动筛:

      XZKS型矿用振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,尤以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分设备。该产品具有体积小、重量轻,能耗低、便于安装及工艺布置等特点,采用节能振动电机作振动源,橡胶弹簧支撑并隔振,处理量大,筛分效率高,筛网有较大的安装倾角,拼块组装筛板,更换方便,使用寿命长。

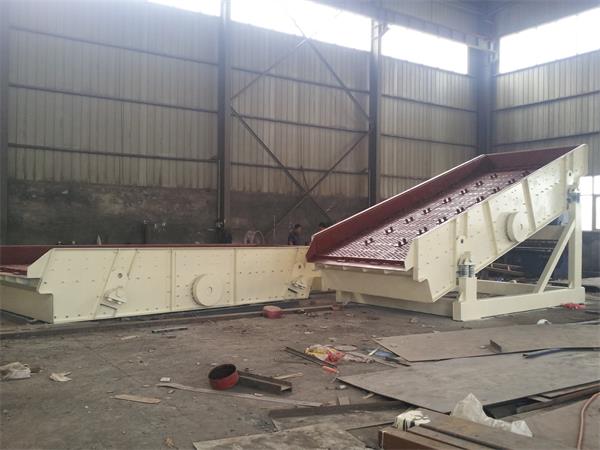

铅锌矿矿用振动筛

矿用振动筛工作原理和结构:

   XZKS矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。XZKS矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

矿用振动筛特点
    XZKS型矿用振动筛采用振动电机激振,钢簧或橡胶弹簧减振及先进的自同步振动原理。具有寿命长、噪声低、筛分效率高等特点。适用于烧结矿、自然矿、焦炭及其它颗粒物料的高能筛分。
矿筛应用范围
    已广泛应用于冶金 、矿山、煤炭、建材、耐火材料、粮食等行业。适用于烧结矿、自然矿、焦炭及其它颗粒物料的高能筛分。(注:表内的筛分能力按黄砂比重1.6t/m3计算)

矿用振动筛技术数据:

型号 筛分能力 振幅mm 筛面倾角 电机型号 功率(KW) 外型尺寸(长×宽×高)
粒度 T/h 单层 双层
XZKS-6-15 ≦30 8 5-7 0-15°可调 YDZ-10-6 2×0.75 2030×1070×1340 1430
XZKS-6-18 ≦50 15 YDZ-20-6 2×1.5 2200×1420×1570 1660
XZKS-12-24 ≦100 20 YDZ-30-6 2×2.2 2793×1800×1770 2290
XZKS-12-30 ≦120 25 YDZ-50-6 2×3.7 3250×1800×1770 2290
XZKS-15-30 ≦150 35 YDZ-50-6 2×3.7 3400×2220×2130 2220
XZKS-15-36 ≦150 50 YDZ-50-6 2×3.7 4050×2160×2260 2360
XZKS-18-36 ≦200 80 YDZ-75-6 2×5.5 4000×2520×2230 2360
XZKS-18-42 ≦200 80 YDZ-100-6 2×7.5 4864×2600×2580 2630

   XZKS系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。矿用振动筛采用振动电机做为激振源,调节振动电机激振力的大小,可以改变筛机的振幅。 减振系统有橡胶弹簧、支承座等组成。本矿筛振动电机安装方式可分为上振式和侧振式,减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

铅锌矿矿用振动筛

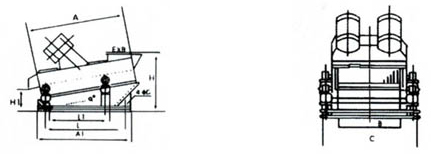

型号 A A1 B C L L1 H H1 E D
XZKS-6-15 1500 1500 600 1040 1300 1050 1130 200 450 17
XZKS-9-18 1800 1900 900 1384 1600 1100 1340 230 600 17
XZKS-12-24 2400 2300 1200 1756 2100 1500 1550 400 800 21
XZKS12-30 3000 2890 1200 1756 2690 1200 2040 480 800 21
XZKS-15-30 3000 2890 1500 2160 2540 1820 1820 400 900 25
XZKS-15-36 3600 3200 1500 2160 2700 1930 1930 290 1000 25
XZKS-18-36 3600 3200 1800 2480 2950 1860 1860 440 1200 25
XZKS-18-42 4200 4000 1800 2480 3800 2050 2050 600 1200 25

注:同时可根据用户的特殊要求重新设计
