山楂壳粉末直线振动筛设备结构图
作者 Admin
浏览
发布时间 18/06/02
山楂壳粉末直线筛产品介绍：
DZSF系列直线振动筛是奥创技术人员经过多年生产经验和跟客户多次沟通量身设计的一款多层，大产量的一款集筛分、过滤、除杂和分级为一体的综合性设备。该设备已得到该行业众多客户的一致赞誉。
工作原理：
直线振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。
直线振动筛适用于0.74-10mm，含水小于7%，无粘性物料的任何干式物料的筛分。具有能耗低，效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点，更适合流水线作业筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

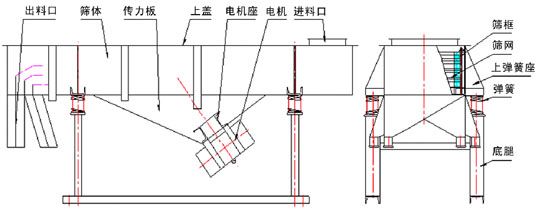

设备结构图：
技术参数：
| 型号 |
筛面尺寸 |
筛面层数 |
网孔尺寸 |
处理量 |
振次 |
双振幅 |
电机功率 |
| DZSF-520 |
500×2000 |
1-6层 |
2-325目 |
0.05-5 |
960 |
6-7 |
2×（0.4-0.75） |
| DZSF-525 |
500×2500 |
0.07-15 |
6-8 |
2×（0.4-0.75） |
| DZSF-1020 |
1000×2000 |
0.12-20 |
6-8 |
2×（0.75-1.1） |
| DZSF-1025 |
1000×2500 |
0.1-15 |
5-7 |
2×（0.75-1.1） |
| DZSF-1030 |
1000×3000 |
0.1-20 |
6-8 |
2×（0.75-1.5） |
| DZSF-1224 |
1200×2400 |
0.1-23 |
6-8 |
2×（0.75-1.5） |
| DZSF-1235 |
1200×3500 |
0.1-23 |
6-8 |
2×（1.1-2.2） |
| DZSF-1240 |
1200×4000 |
0.1-25 |
6-8 |
2×（1.1-2.2） |
| DZSF-1530 |
1500×3000 |
0.1-30 |
6-8 |
2×（1.5-2.2） |
| DZSF-1540 |
1500×4000 |
0.1-35 |
6-8 |
2×（1.5- 3） |
| DZSF-1550 |
1500×5000 |
0.1-50 |
6-8 |
2×（2.2-3.7） |
| DZSF-1840 |
1800×4000 |
0.1-80 |
6-8 |
2×（3.7-5.5） |
| 注：以上为常规尺寸，也可根据现场需求定制各种型号。（客服QQ：381852326） |
适用范围：
