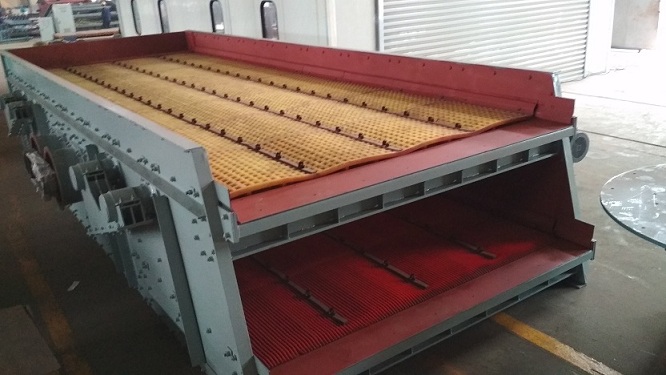

矿用振动筛产品概述:
    矿用振动筛是我公司自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品具有体积小、重量轻，能耗低、便于安装及工艺布置等特点，采用节能振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。


产品特点:
筛体结构：筛体各部均为轧制钢板及型材焊接而成（部分组件为高强度螺栓联接），整体钢度好，牢固可靠。
    筛网为金属丝编织方孔筛网或者钢板网、焊接网，也可按用户要求采用其他类型的筛网。筛体（振动部分）由弹簧支撑于下底座下，隔振效果好。
    矿用振动筛一般为座式，根据需要也可改为吊挂式。
适用范围：
本振动筛适用于冶金、矿山、煤炭、建材等行业物料的筛分，物料的入料颗粒尺寸一般小于150mm.
1、筛分效率高、处理量大。
2、体积小、重量轻、结构简单、安装方便、维修容易。
3、噪声小、耗能低、造价低。
4、筛分精度高、无粉尘污染、有利于环境保护。
5、可更换多种筛网，使用寿命长。
矿用振动筛工作原理和结构:
    矿用振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG矿用振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。矿用振动筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。
    系列矿用振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。 SG系列矿用振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。 减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。
矿用振动筛技术参数表:

型号	筛分能力		电压	功率	振频	有效筛面(m2)	双振幅
	粒度mm	T/h	V	kw	次/min
ZSG-10×20	≤250	10-200	380	1.5×3	960	2	6-8
ZSG-10×30		15-250	380	2.2×2	960	3
ZSG-10×30		20-350	380	3.7×2	960	4.5
ZSG-10×40		25-400	380	3.7×2	960	6
ZSG-10×50		30-500	380	5.5×3	960	7.5
ZSG-10×50		50-500	380	5.5×2	960	10
ZSG-10×60		60-500	380	7.5×2	720	12
ZSG-10×70		65-600	380	7.5×2	720	14
ZSG-10×80		65-600	380	7.5×2	720	16

说明：
1、表中所列各参数均系定型产品在标态、额定工况下的参考数值；
2、处理量系指物料粒度分布均匀、松散密度为(1.2～1.6t/m3)、水分含量不大于5%的沙石类物料参考值；
3、各参数仅反映设备主要结构类型和外形尺寸，谨供用户选型参考，具体结构及主要技术参数以技术和供货合同为准。
ZSG矿用振动筛型号含义:
ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　筛面长度(dm)
│ │ │
│ │ └──────────　筛面宽度(dm)
│ │
│ └───────────-　高效产品代号
│
└─────────────　振动筛系列代号
矿用振动筛选用提示:
　1.ZSG型系列矿用振动筛，计有11个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。
　2.设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
