管道自卸除铁器
作者 丰泉机械 来源 丰泉机械 浏览 发布时间 15/08/07

管道自卸除铁器

RCYG系列管道自卸式除铁器须串接与物料输送管道中,当物料经过该机时其中的铁性物质被吸附在管道除铁器的底面管壁上,铁性物质随磁组的运动而逐渐滑向出铁口,到出铁口处时,因磁组沿循环运动方向转动,铁性物质失去磁吸引力,脱离磁场,在重力的作用下自然下落到出铁口之外,物料在与铁质分离处,利用抛物线的原理抛出管道除铁器之外,从而实现自动除铁。

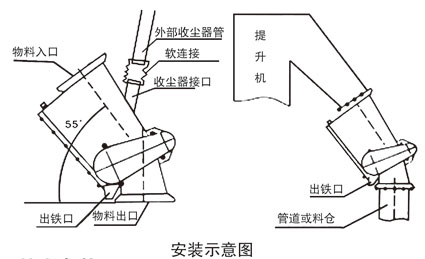

管道自卸除铁器安装示意图

管道自卸除铁器

管道自卸除铁器工作原理图

管道自卸除铁器

管道自卸除铁器主要技术参数

型号

适应产量T/h

最高磁场强度GS

除铁粒径

mm

驱动功率kw

外形尺寸

L×W×H

法兰尺寸A×A

重量kg

RCYG-30

30

5000

≤30

0.55

950×400×850

300×300

160

RCYG-50

50

≤50

0.55

1000×450×900

350×350

280

RCYG-100

100

≤60

0.55

1100×510×970

400×400

430

RCYG-150

150

≤60

0.55

1250×610×1070

500×500

510

RCYG-200

200

≤100

0.55

1400×740×1380

600×600

620

RCYG-300

300

≤120

0.55

1500×840×1470

700×700

890

RCYG-400

400

≤140

0.75

1700×950×1580

800×800

1270

RCYG-500

500

≤150

0.75

1800×950×1780

1000×800

1560

RCYG-600

600

≤160

1.5

2000×1240×1910

1100×900

2150

RCYG-700

700

≤160

1.5

2000×1340×2010

1200×1000

2340

RCYG-800

800

≤180

1.5

2100×1440×2110

1300×1100

2610

RCYG-1000

1000

≤180

1.5

2400×1640×2310

1500×1300

3290

注:本设备各型号具体尺寸可根据用户需求制作。
