圆振筛是现在很广泛应用的一款筛分机械,和直线筛分为两种的筛分轨迹运动的两者,圆振筛一般对砂石,建筑骨料,矿石开采等多生产线的使用,是名副其实的多层数、高效新型大型矿用筛。采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。奥创生产的圆振动筛显著提高了振动筛的通过能力和筛分效率,保证振动筛运行更加可靠,有更长的使用寿命。
奥创圆振筛主要性能:
1、筛分、生产效率高: 由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
2、构造简单、节能: 由于构造简单,拆换筛面方便;筛分每吨物料所消耗的电能也少。
3、可利用率高: 该设备可用于砂石料场、矿山开采、煤矿开采、混凝土搅拌站、石英砂等生产线。
4、使用寿命长: 全新采用的耐热、耐磨材料,可延长圆振动筛的使用寿命。
奥创圆振筛工作原理:

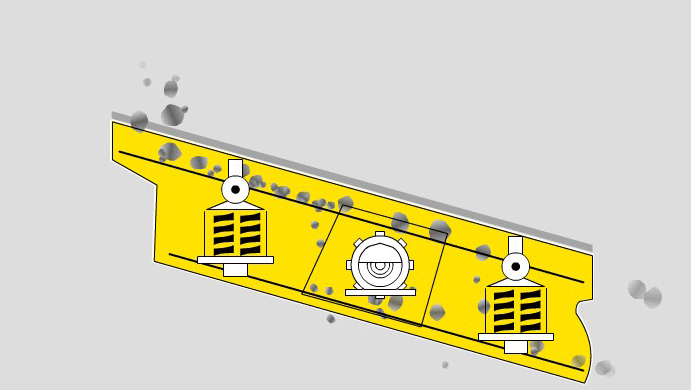

圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。圆振动筛(圆震动筛)的振动器安装在筛箱侧板上,并由电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
圆振动筛主要通过电机带动偏心轮来产生震动筛分物料,偏心轴为圆振动筛质量的组件。对于矿用振动筛易损物料筛网,通常采用高质量的锰钢材料,三个月更换一次筛网,也可用聚氨酯筛网,半年更换一次筛网。本系列振动筛为圆振动筛,振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,筛分效率高,适合采矿、砂石行业。

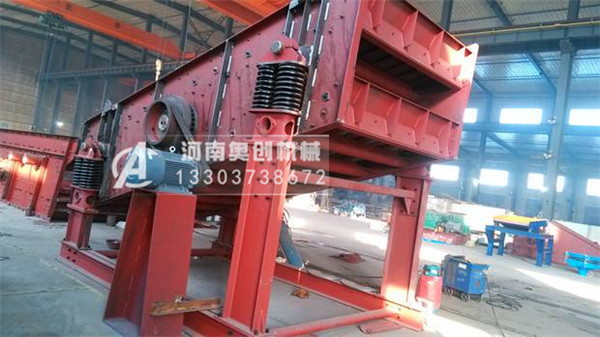

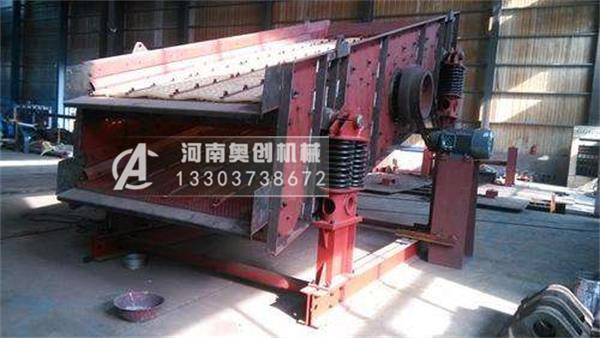

圆振动筛结构组成:主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。
技术参数:
型号 | 筛面层数 | 激振器 |
倾角(度) (度) |
理论重量 (kg) |
参振质量 (kg) |
电机功率 (kw) |
处理能力 (t/h) |
YKZ2460 | 1 | JF150-6 | 20 | 5037 | 4264 | 22 | 200-300 |
2YKZ2060 | 2 | JF150-6 | 20 | 7145 | 6012 | 30 | 150~260 |
2YKZ2460 | 2 | JF150-6 | 20 | 7305 | 6223 | 30 | 200-300 |
2YKZ2670 | 2 | JF150-6 | 20 | 9300 | 8007 | 37 | 300~450 |
2YKZ3070 | 2 | JF150-6 | 20 | 9578 | 8245 | 37 | 400-400 |
3YKZ2060 | 3 | JF150-6 | 20 | 7833 | 6888 | 30 | 250 |
3YKZ2460 | 3 | JF150-6 | 20 | 8054 | 7855 | 30 | 250 |
3YKZ2270 | 3 | JF200-6 | 26 | 10660 | 9000 | 45 | 200-260 |
3YKZ2670 | 3 | JF200-6 | 20 | 11411 | 10013 | 45 | 280-400 |
3YKZ3070 | 3 | JF200-6 | 20 | 12345 | 10989 | 45 | 400-500 |
4YKZ2060 | 4 | JF200-6 | 20 | 10304 | 9042 | 45 | 150-260 |
4YKZ2270 | 4 | JF200-6 | 26 | 12664 | 10921 | 45 | 200-260 |
4YKZ2460 | 4 | JF200-6 | 20 | 10600 | 9338 | 45 | 200-300 |
4YKZ2670 | 4 | SJ-2*135-6 | 20 | 14850 | 13381 | 75 | 280-400 |
4YKZ3070 | 4 | SJ-2*135-6 | 20 | 14903 | 13926 | 75 | 400-500 |
