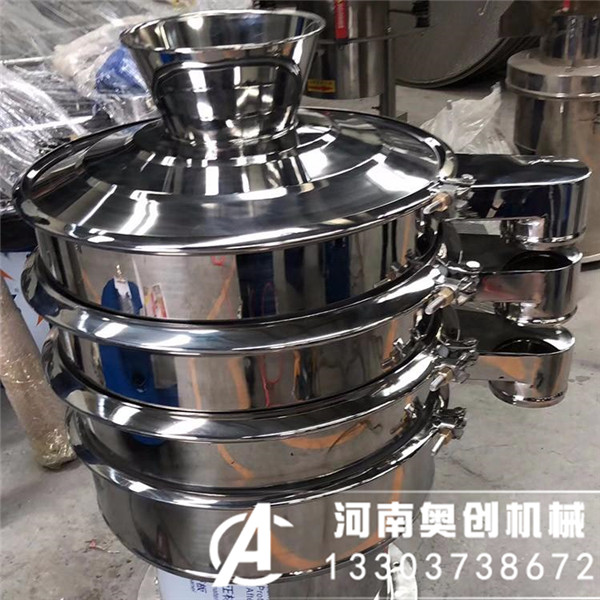

奥创生产的三元旋振筛应用在精细筛分物料行业中,对于旋振动筛的工作原理和型号大家可能了解的还是相当有限的,一般旋振筛都是不锈钢材质的,它对医药行业的药物筛分有着非常显著的成效。对粉末涂料等的物料筛分效果很明显,以为旋振动筛本着就是精细筛分机。下面奥创机械为您讲解下三次元旋震动筛:

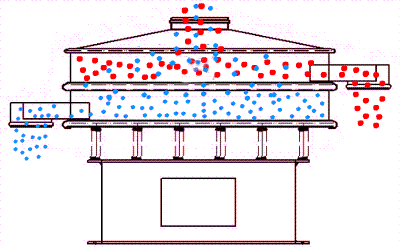

旋振筛的工作原理就是:利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

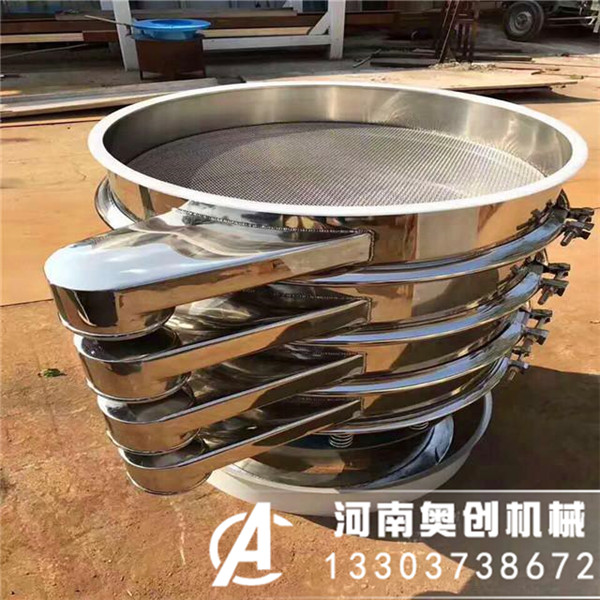

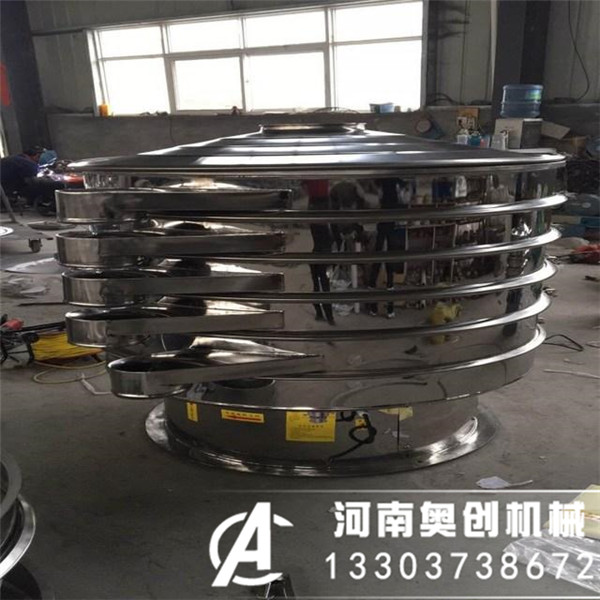

它是多层多种规格的一款筛分机械:1、计精巧耐用,任何粉类、粘液均可筛分。2、换网容易、操作简单、清洗方便。3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。4、杂质、粗料自动排出,可以连续作业。5、独特网架设计,筛网使用时间长久,换网快只需3-5分钟。6、体积小,不占空间移动方便。7、筛机可以达到五层,建议使用三层。
应用行业:
旋振筛/振动筛行业分类:食品行业专用旋振筛、化工行业专用旋振筛、制药行业专用旋振筛、陶瓷行业专用旋振筛、磨料磨具行业专用旋振筛、冶金行业专用旋振筛等
食 品 行 业:面粉、奶粉、淀粉、鱼粉、米粉、维生素、调味品、糊精、饮料、果汁、砂糖、酱油、凤梨汁、酵母液等
化 工 行 业:油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉等
制 药 行 业:医药中间体、医用辅料、中药粉、中药液、西药粉、西药液等
陶瓷磨料冶金行业:铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等。
还有很多行业物料分级筛分都是可以的。旋振筛型号技术参数如下:
型号 |
公称直径 (mm) |
筛面直径 (mm) |
有效筛面面积 (㎡) |
最大入料粒度 (mm) |
筛面规格 (目/英寸) |
层数 |
振次 (Rpm) |
功率 (kw) |
XZS-400 | 400 | 340 | 0.09 | <10 | 2-325 | 1-3 | 1460 | 0.18 |
XZS-600 | 600 | 530 | 0.22 | <10 | 1460 | 0.25 | ||
XZS-800 | 800 | 720 | 0.4 | <20 | 1460 | 0.55 | ||
XZS-1000 | 1000 | 900 | 0.63 | <20 | 1460 | 0.75 | ||
XZS-1200 | 1200 | 1100 | 0.95 | <20 | 1460 | 1.1 | ||
XZS-1500 | 1500 | 1400 | 1.5 | <20 | 1460 | 2.2 | ||
XZS-1800 | 1800 | 1710 | 2.3 | <30 | 1460 | 3 | ||
XZS-2000 | 2000 | 1910 | 2.86 | <30 | 1460 | 4 |
型号 (mm) |
A | B | C | D | E | F | G | H | I |
GS-400-1S GS-400-2S GS-400-3S |
380 380 380 |
280 280 280 |
150 150 150 |
400 400 400 |
100 100 100 |
70 70 70 |
280 280 280 |
715 825 935 |
350 |
GS-600-1S GS-600-2S GS-600-3S |
530 530 530 |
430 430 430 |
200 200 200 |
600 600 600 |
100 100 100 |
85 85 85 |
410 410 410 |
730 875 1020 |
350 |
GS-800-1S GS-800-2S GS-800-3S |
680 680 680 |
580 580 580 |
200 200 200 |
800 800 800 |
125 125 125 |
100 100 100 |
540 540 540 |
800 954 1090 |
390 |
GS-1000-1S GS-1000-2S GS-1000-3S |
800 800 800 |
700 700 700 |
250 250 250 |
970 970 970 |
150 150 150 |
120 120 120 |
645 645 645 |
870 1015 1160 |
460 |
GS-1200-1S GS-1200-2S GS-1200-3S |
970 970 970 |
850 850 850 |
250 250 250 |
1170 1170 1170 |
180 180 180 |
140 140 140 |
740 740 740 |
990 1055 1220 |
510 |
GS-1500-1S GS-1500-2S GS-1500-3S |
1180 1180 1180 |
1060 1060 1060 |
250 250 250 |
1470 1470 1470 |
200 200 200 |
140 140 140 |
960 960 960 |
1060 1230 1400 |
560 |
GS-1800-1S GS-1800-2S GS-1800-3S |
1480 1480 1480 |
1360 1360 1360 |
350 350 350 |
1770 1770 1770 |
200 200 200 |
140 140 140 |
1140 1140 1140 |
1140 1310 1480 |
640 |
GS-2000-1S GS-2000-2S GS-2000-3S |
1750 1750 1750 |
1630 1630 1630 |
400 400 400 |
1970 1970 1970 |
220 220 220 |
140 140 140 |
1310 1310 1310 |
1230 1400 1570 |
680 |
奥创机械设备有限公司竭诚为您服务:订购咨询电话:1 3 3 0 3 7 3 8 6 7 2
