自定中心筛工作原理-振动筛重心详细说明

发布时间:2020/1/16 11:42:19人气:

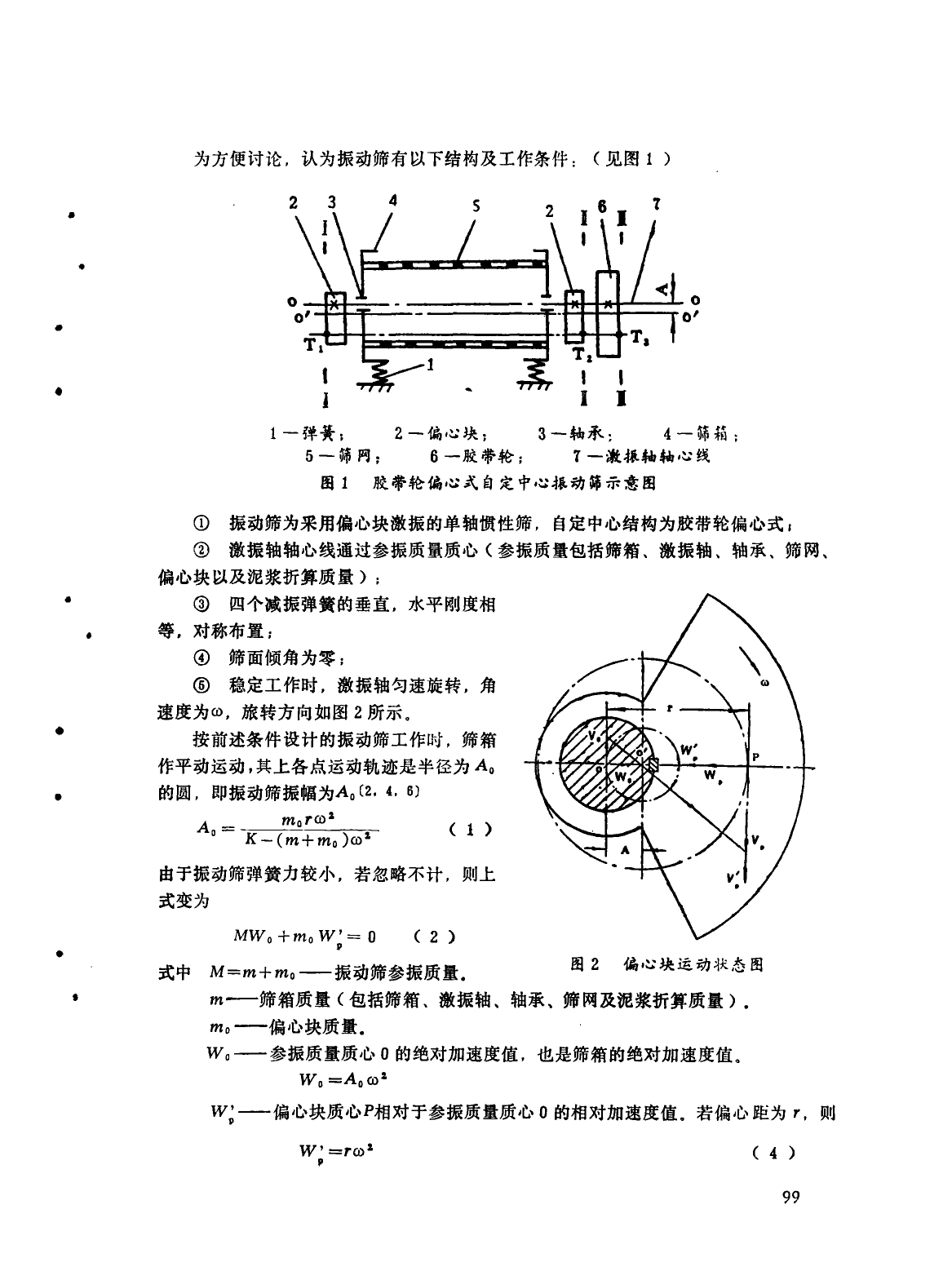

自定中心振动筛的工作原理很容易理解,看设备名称大家都能大概地知道振动筛是自定中心的自定中心筛的皮带轮几何中心与轴孔中心不同心,二者偏离一个偏心距a,a布置在皮带轮轮几何中心与偏心重块相对的一侧。当偏心质量向上运动时,离心惯性力向上,由于运动滞后于激振力180°相位角,故此时筛子向下运动。装在筛箱上的轴当然也向下运动。此时皮轮几何中心位于轴的上方a处,当偏心质量向下及筛箱向上运动时,轴向上运动,而皮带轮几何中心又位于轴的下方a处。所以,固定于筛箱上的轴是随筛箱一起运动的。再者自定中心筛是指主轴或被动轮有偏心现象,一般偏心3-5mm,而有振动规律可知,当振幅在最高时,偏心轮在最下方,即有180°相位差,由此原理当筛子主轴原理电机主轴时,通过偏心轮来补偿,而圆振筛一般为6-10mm双振幅,固偏心轮一般偏心3-5mm。即皮带为受张力,保持不变。

自定中心筛工作原理-振动筛重心详细说明

自定中心振动筛的结构工作原理:

自定中心振动筛与惯性振动筛的主要区别在于,惯性振动筛的传动轴与皮带轮轴是同心安装的,而自定中心振动筛的传动轴与皮带轮轴不同心。下面对这两种不同的结构进行简单的比较。

惯性振动筛在工作过程中,当皮带轮和传动轴的中心线作圆周运动时,筛子随之以振幅A 为半径作圆周运动,但装于电动机上的小皮带轮中心的位R是不变的,因此大小两皮带轮中心距将随时改变,引起皮带时松时紧,皮带易于疲劳断裂,而且这种振动作用也影响电动机的使用寿 命。为了克服这一缺点,出现了自定中心振动筛。

这篇文章是我找的和大家一起分享:

自定中心筛工作原理-振动筛重心详细说明

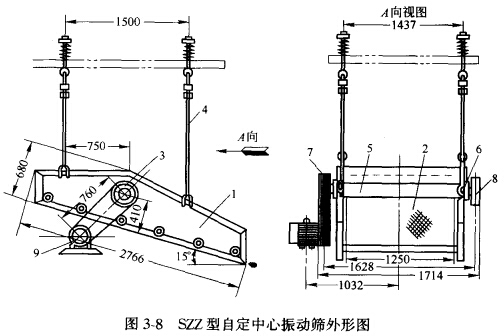

自定中心振动筛的外形图。它主要由筛箱、振动器、悬吊弹簧等 部分组成。筛箱1用四根带弹簧的吊杆4悬挂在厂房的楼板或构架上。筛箱与水平的倾角为15°~20°,在土面固定有筛网2和振动器3。筛面可以是单层或双层。振动器3的轴承座6固定于筛箱侧壁。振动器的主轴5的两端装有带偏心重块的皮带轮7和飞轮8。主轴中部也有向一方突起的偏心重块。筛箱的振幅可以通过增减皮带轮和飞轮上偏心重块的数量来进行调整。电动机9通过三角皮带带动振动器,该振动器的偏心效应与惯性振动筛相同,使整个筛箱产生振动。

自定中心筛工作原理-振动筛重心详细说明


振动筛重心是筛子的振幅可以通过增减偏心重块的重量来进行调整。筛子的振动次数可以用更换小皮带轮的方法来改变。在筛子启动和停车过程中,偏心重块弹出和拉回时对挡块2有冲击力,因此应制成由铁片和胶片垫片所组成的组合件,可以对冲击力起缓冲作用。
