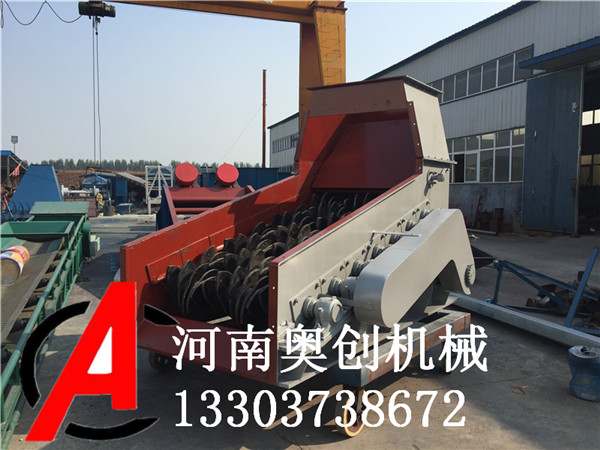

滚轴布料器-多轴-多辊-布料器结构-图纸介绍

发布时间:2020/1/17 11:32:47人气:

滚轴布料器也叫滚轴打散布料器,有着很多种的形式,辊轴也有很多种的,有正弦轴,齿轮轴,菱形轴等。滚轴布料器广泛应用在煤炭,煤矿厂,建筑,矿石分级等行业。滚轴式筛分布料器是合了目前国内常见的振动筛、滚筒筛、滚轴筛、齿辊筛、直线筛、香蕉筛、琴弦筛等有优点,当物料水份较高或含泥煤比例重时,出现筛分效率差、粘堵现象严重、且换备件难缺点、故障频繁、维修工作量大等。火力发电厂燃煤锅炉等相同的行业都是这款设备的用途之地。

滚轴布料器-多轴-多辊-布料器结构-图纸介绍

结构原理:

本设备主要由减速电机、振动电机、联动筛辊、刮刀组、机体壳、变频程控等部件组成。工作时,电机通过减速器、传动齿轮驱动筛辊作同向转动且线速度渐增、匀速振动舒松物料、物料在辊筛面上向前向下滑动加滚动。在滑滚动过程中,勿需破碎的物料落下,大块物料从辊面滑滚过进入碎煤机。贴辊刮刀清除辊面粘着物、保持辊间距不变。从而达到筛分与均匀布料功能。

滚轴布料器-多轴-多辊-布料器结构-图纸介绍

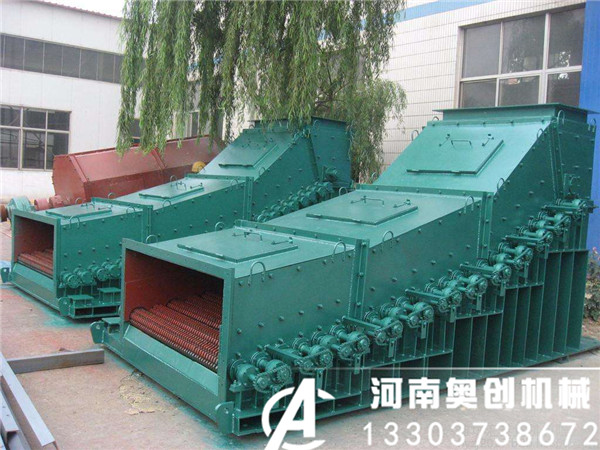

滚轴筛布料器也分很多种就是有香蕉型的,水平型,轴也有很多,菱角,椭圆,正弦,齿轮,梅花等多种。

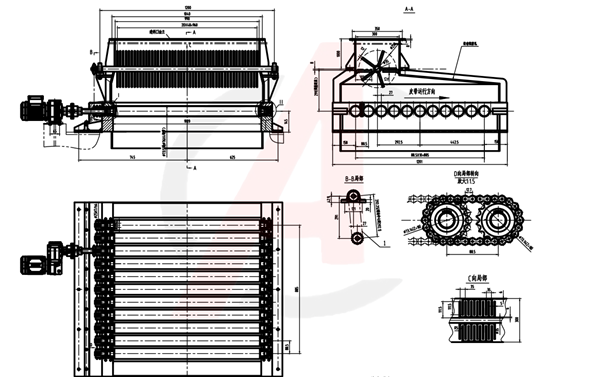

图纸介绍:

滚轴布料器-多轴-多辊-布料器结构-图纸介绍

它可将原煤在输送过程中按不同粒度要求自动进行筛分布料,符合粒度要求的物料通过筛分布料器辊间间隙落入破碎机旁通管道进入下一级输送,超标准粒度的物料通过筛分布料器均匀输送进入碎煤机进行破碎,通过采用筛分布料器减小了细碎煤机的工作负荷降低能源消耗、避免原煤过粉碎进而减少环境污染且使碎煤机锤头磨损均匀,因而延长碎煤机的使用寿命。

型号

筛辊组数

进料粒度(mm)

产量(t)

额定筛分率(%)

GSB-10A

13

100

300

≥70

GSB-10B

13

100

300

≥70

GSB-12A

13

100

400

≥70

GSB-12B

13

100

400

≥70

GSB-14A

13

100

600

≥70

GSB-14B

13

100

600

≥70

GSB-16A

13

100

800

≥70

GSB-16B

13

100

800

≥70
