奥创生产的圆振动筛分为多种型号,有YA和YK两种形式的圆振动筛,圆振筛运动轨迹为圆运动,所以叫做圆振动筛是矿石,砂石行业主要的筛分机械,采用筒体式偏心轴激振器及偏块调节振幅,铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,产量大,筛分效果好。对于硬度较高、大块状物料有较强的耐冲击力比如煤碳、碎石、鹅卵石等。圆振动筛由于激振形式采用圆运动振动而得名,简称圆振筛。
奥创圆振动筛特点:
1、结构新颖,技术参数先进,处理能力大,筛分效率高。
2、采用振动电机作为激振源,使用维修方便。
3、采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4、采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

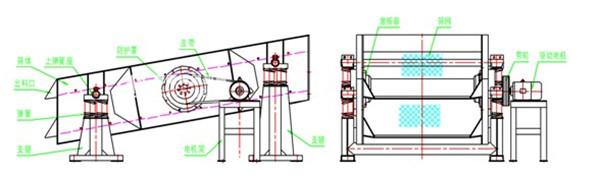

奥创圆振动筛工作原理结构图:

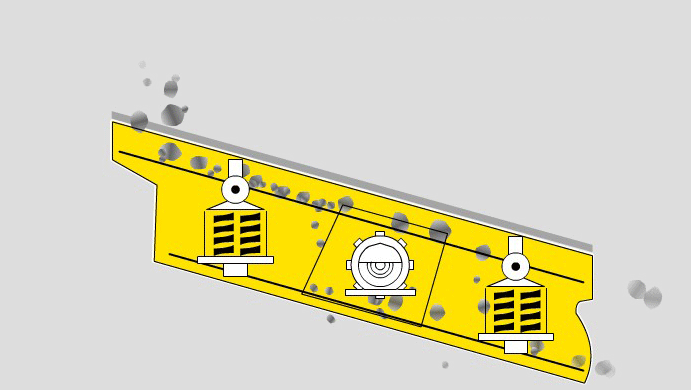

圆振筛的筛箱运动轨迹为圆形或椭圆形圆振动筛采用惯性激振器产生振动其振动源一般为电动机带动激振器.圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。
奥创YA圆振动筛型号参数:
型号 |
筛面 面积 (m2) |
筛面 倾角 (°) |
筛孔 尺寸 (mm) |
筛网 结构 |
给料 粒度 (mm) |
处理 能力 (t/h) |
振次 (r.p.m) |
双振幅 (mm) |
电机 功率 (kw) |
参考 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|
YA1236 | 4.3 | 20 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 4880 |
2YA1236 | 4.3 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 5210 | |
YA1530 | 4.5 | 6-50 | 编织 | ≤200 | 80-255 | 845 | 9.5 | 11 | 4500 | |
YA1536 | 5.4 | 6-50 | 编织 | ≤200 | 95-310 | 845 | 9.5 | 11 | 5110 | |
2YA1536 | 5.4 | 6-50 | 编织 | ≤400 | 95-310 | 845 | 9.5 | 15 | 5585 | |
YAH1536 | 5.4 | 30-150 | 冲孔 | ≤400 | 240-660 | 755 | 11 | 11 | 5600 | |
2YAH1536 | 5.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 240-660 | 755 | 11 | 15 | 5999 | |
YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 11 | 5200 | |
2YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 15 | 6010 | |
YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 5812 | |
2YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 6125 | |
YAH1548 | 7.2 | 30-150 | 冲孔 | ≤400 | 320-780 | 755 | 11 | 15 | 6745 | |
2YAH1548 | 7.2 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 320-780 | 755 | 11 | 15 | 7380 | |
YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 11 | 5180 | |
2YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 15 | 5940 | |
YAH1836 | 6.5 | 30-150 | 冲孔 | ≤400 | 290-800 | 755 | 11 | 11 | 5880 | |
2YAH1836 | 6.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 290-800 | 755 | 11 | 15 | 6300 | |
YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 5800 | |
2YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 6350 | |
YAH1842 | 7.6 | 30-150 | 冲孔 | ≤400 | 340-900 | 755 | 11 | 15 | 6350 | |
2YAH1842 | 7.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 340-900 | 755 | 11 | 15 | 7000 | |
YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6210 | |
2YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6600 | |
YAH1848 | 8.6 | 30-150 | 冲孔 | ≤400 | 385-1000 | 755 | 11 | 15 | 7100 | |
2YAH1848 | 8.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 385-1000 | 755 | 11 | 15 | 7700 | |
YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 18.5 | 9000 | |
2YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 22 | 10400 | |
YAH2148 | 10 | 30-150 | 冲孔 | ≤400 | 445-1200 | 708 | 11 | 18.5 | 10350 | |
2YAH2148 | 10 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 445-1200 | 708 | 11 | 22 | 11100 | |
YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 18.5 | 9920 | |
2YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 22 | 11200 | |
YAH2160 | 12.6 | 30-150 | 冲孔 | ≤400 | 560-1400 | 708 | 11 | 30 | 12390 | |
2YAH2160 | 12.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 560-1400 | 708 | 11 | 30 | 13850 | |
YA2448 | 11.5 | 6-50 | 编织 | ≤200 | 200-650 | 748 | 9.5 | 18.5 | 9830 | |
YAH2448 | 11.5 | 30-150 | 冲孔 | ≤400 | 500-1300 | 708 | 11 | 30 | 11820 | |
2YAH2448 | 11.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 500-1300 | 708 | 11 | 30 | 13000 | |
YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 12200 | |
2YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 13495 | |
YAH2460 | 14.4 | 30-150 | 冲孔 | ≤400 | 640-1500 | 708 | 11 | 30 | 13000 | |
2YAH2460 | 14.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 640-1500 | 708 | 11 | 30 | 14400 |
奥创YK圆振动筛:
型号规格 |
筛网 层数 |
筛网面积 (㎡) |
筛孔尺寸 (mm) |
最大进料尺寸 (mm) |
处理能力 (m³/h) |
振动功率 (r/min) |
双振幅 (mm) |
电机功率 (kw) |
筛面倾角 (°) |
筛面 规格 (mm) |
外形尺寸 (长×宽×高)(mm) |
2YK1225 | 2 | 6 | 4-50 | 200 | 8-60 | 800-970 | 8 | 6P 5.5KW | 20 | 1200×2500 | 2930×1860×870 |
3YK1225 | 3 | 9 | 4-50 | 200 | 10-70 | 800-970 | 8 | 6P 5.5KW | 20 | 1200×2500 | 3070×1860×1210 |
2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 800-970 | 8 | 6P 7.5LW | 20 | 1200×3000 | 3430×1860×870 |
3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3000 | 3570×1860×1210 |
2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3700 | 4050×1860×870 |
3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 800-970 | 8 | 6P 7.5KW | 20 | 1200×3700 | 4270×1860×1210 |
2YK1535 | 2 | 10.5 | 5-50 | 200 | 20-125 | 800-970 | 8 | 6P 11KW | 20 | 1500×3500 | 4120×2210×1230 |
3YK1535 | 3 | 15.75 | 5-50 | 200 | 21-125 | 800-970 | 8 | 6P 11KW | 20 | 1500×3500 | 4360×2210×1610 |
2YK1545 | 2 | 13.5 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 11KW | 20 | 1500×4500 | 5120×2210×1230 |
3YK1545 | 3 | 20.25 | 5-50 | 200 | 22-150 | 800-970 | 8 | 6P 15KW | 20 | 1500×4500 | 5360×2210×1610 |
4YK1545 | 4 | 27 | 5-50 | 200 | 22-155 | 800-970 | 8 | 6P 15KW | 20 | 1500×4500 | 5930×2210×2060 |
2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 11KW | 20 | 1500×4800 | 5420×2210×1230 |
3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 800-970 | 11 | 6P 15KW | 20 | 1500×4800 | 5660×2210×1610 |
4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 800-970 | 8 | 6P 18.5KW | 20 | 1500×4800 | 6230×2210×2060 |
2YK1848 | 2 | 17.28 | 5-80 | 200 | 25-206 | 750 | 8 | 6P 18.5KW | 20 | 1800×4800 | 5420×2550×1420 |
3YK1848 | 3 | 25.92 | 5-80 | 200 | 32-276 | 750 | 8 | 6P 18.5KW | 20 | 1800×4800 | 5660×2550×1780 |
4YK1848 | 4 | 34.56 | 5-80 | 200 | 32-285 | 750 | 8 | 6P 22KW | 20 | 1800×4800 | 6290×2550×2160 |
2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 5960×2550×1420 |
3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 6260×2550×1780 |
4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 800-970 | 8 | 6P 22KW | 20 | 1800×5400 | 6830×2550×2160 |
2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100×6000 | 6720×2840×1530 |
3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 8 | 6P 30KW | 20 | 2100×6000 | 7030×2840×1910 |
4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 8 | 6P 37KW | 20 | 2100×6000 | 7300×2840×2380 |
2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 8 | 6P 30KW | 20 | 2400×6000 | 7020×3140×1530 |
3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 8 | 6P 37KW | 20 | 2400×6000 | 7300×3140×1910 |
4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 8 | 6P 45KW | 20 | 2400×6000 | 7600×3140×2380 |
2YK2870 | 2 | 39.2 | 5-100 | 200 | 120-680 | 750 | 8 | 8P 22×2KW | 20 | 2800×7000 | 7600×4320×1620 |
3YK2870 | 3 | 58.8 | 5-100 | 200 | 180-720 | 750 | 8 | 8P 22×2KW | 20 | 2800×7000 | 7800×4320×2120 |
2YK3072 | 2 | 43.2 | 5-100 | 200 | 200-700 | 750 | 8 | 8P 22×2KW | 20 | 3000×7200 | 7800×4520×1750 |
3YK3072 | 3 | 64.8 | 5-100 | 200 | 230-800 | 750 | 8 | 8P 22×2KW | 20 | 3000×7200 | 8000×4520×2300 |
