制砂生产线尾矿脱水筛-污泥振动脱水机结构介绍

发布时间:2020/4/7 16:19:48人气:

制砂生产线是人工通过机械打砂破碎后进行制砂工艺做成成品的砂石供应各个行业。对于制砂生产线的水洗砂工艺需要用到的就是脱水筛分机,尾矿干排也是一样,含水分的物料进行分级脱水。脱水筛是适用于颗粒度较小的物料,如细砂、尾矿、尾料的脱水干排设备,与普通直线振筛相比,尾矿脱水筛具有处理量大,脱水效果好,脱水后物料成品含水率低,应用行业广泛。下面奥创机械和大家介绍其结构特征:

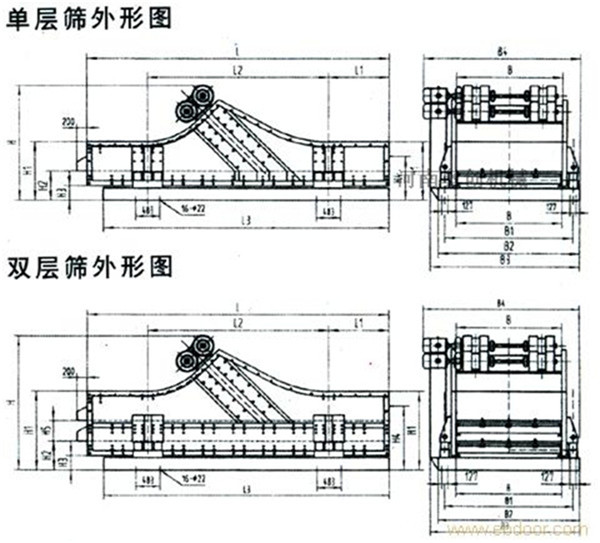

制砂生产线尾矿脱水筛-污泥振动脱水机结构介绍

随着经济水平的提高以及城镇化建设脚步的加快,我建筑、公路、水泥、化工等行业的发展都进入了快速化的发展道路,在城镇化建设的大量用砂需求下,作为洗沙厂不可或缺的设备之一——振动脱水筛也随之走俏矿山机械设备市场。

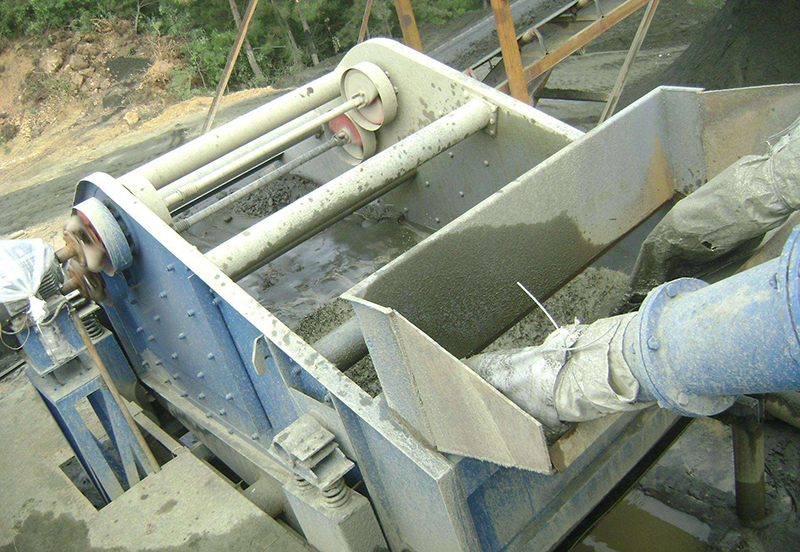

制砂生产线尾矿脱水筛-污泥振动脱水机结构介绍

脱水筛(脱水机)结构特征:

1.筛箱:由筛框、筛板组成。
(1) 脱水筛框为G强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。侧板与下部横梁组成承重桁架,用于承受筛板和物料的负荷。支撑端梁与弹性支撑装置联接,承受筛机振动部分的重量。在筛框的入料端设有入料端梁和入料衬板。在出料端设有出料端梁和出料衬板。
(2) 筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板,分级时用长矩形孔或方孔筛板。筛机有单层筛、双层筛和三层筛三种。
2. 脱水筛激振器:激振器为对称布置在筛箱两侧板上的块偏心结构,对称偏心块采用挠性连接轴或万向传动轴联接,外设中间保护罩,电机经挠性联轴器直接驱动激振器组。通过调整配重板块数或主、副偏心块相互的夹角,实现振幅的调整。
3. 弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上,弹性支撑装置采用橡胶弹簧减振。

4. 挠性联轴器:挠性联轴器采用瓣形结构与激振器联接,可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。

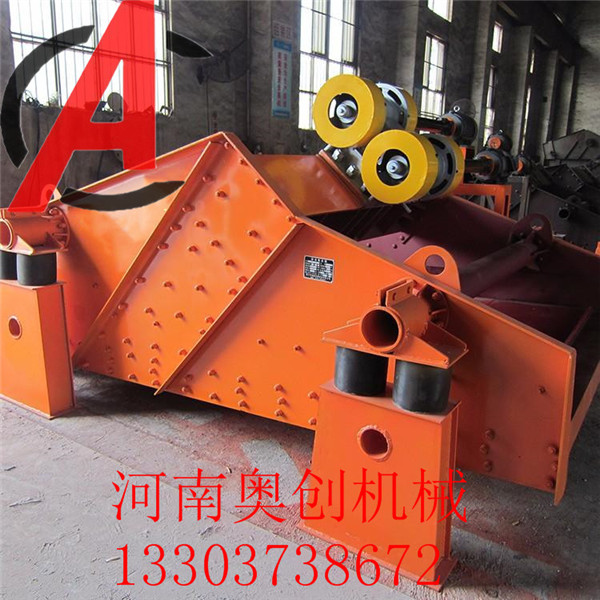

制砂生产线尾矿脱水筛-污泥振动脱水机结构介绍
