火电厂,选煤厂滚轴交叉筛工作原理技术参数

发布时间:2020/6/5 15:49:33人气:

滚轴交叉筛是滚轴筛的一种形式对烟煤、无烟煤、褐煤、煤矸石、石头、矿石、石灰石、鹅卵石、石英石等物料筛分作用明显,单独驱动灵活无卡阻电厂输煤专用每个筛轴均由电机减速机单独驱动,即每一组筛轴均设有一套驱动装置。各筛轴同向等速旋转且有过载能力。各转动部件转动灵活,没有卡阻现象。适用于燃煤火力发电厂输煤系统和煤矿选煤系统,对煤炭粒度进行筛分。筛轴多角度联轴器连接梅花状筛片筛轴多角度合理布置,在设备入口段筛轴和水平夹角为15°,在出口段筛轴和水平夹角为5°,使煤料进入设备先经初步粗筛后再进行二次细筛,提高筛分效率并防止堵煤。减速机与滚轴筛联轴器采用弹性柱销联轴器连接;任一组筛轴发生故障燃煤可在前一筛轴推动下越过故障筛轴继续前进,设备可以照样运行。筛轴、筛片等易损件容易更换;筛片采用梅花状筛片,并且交错布置,不仅有利于煤料的输送,而且能减小相邻筛轴形成的死角,避免卡塞。

火电厂,选煤厂滚轴交叉筛工作原理技术参数

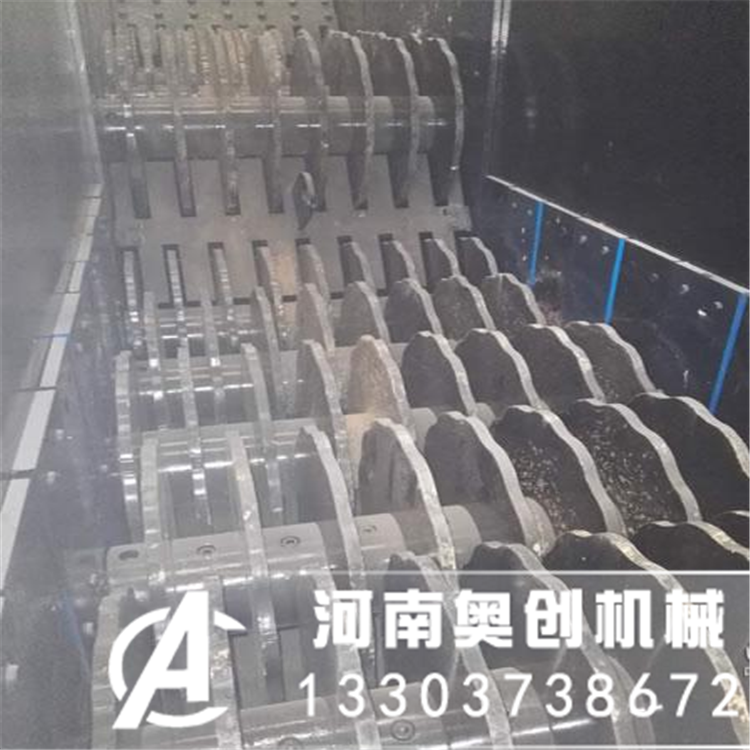

滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,滚轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有安全保险装置。滚轴筛全部为座式,有左传动和右传动之分,又分带走轮和不带走轮的,带走轮的可在钢轨上移动。GZS滚轴筛是燃煤发电厂输煤系统的重要设备之一,在冶金、化工、建材、煤炭系统均可广为使用,深受拥护好评。GZS滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,滚轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有保险装置。滚轴筛全部为座式,有左传动和右传动之分,又分带走轮和不带走轮的,带走轮的可在钢轨上移动。

火电厂,选煤厂滚轴交叉筛工作原理技术参数

工作原理:

由于筛轴是按不同的工作角度布置的,所以当物料在工作角度较高的位置运行时速度较快;当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料,在筛面某一位置相汇时开始做轴向运动,这样就使物料均匀地分布在筛面上,达到了提高筛分效率的目的。

火电厂,选煤厂滚轴交叉筛工作原理技术参数

技术参数:

型号

筛面宽度
(mm)

轴数

出力
(t/h)

筛孔尺寸
(mm)

减速机

电动机

电机功率
(kw)

电机转速
(rpm)

减速机速比

筛轴转速
(rpm)

长×宽×高
(mm)

型号

台数

型号

台数

GZS10-06A

1000

6

300

55×65

YZX132M121
YZX132M221

6

YGb132M2-10

6

6×1.25

550

5.47

100.5

2170×1955×1300

GZS10-09A

1000

9

500

55×65

YZX132M121
YZX132M221

9

YGb132M2-10

9

9×1.25

550

5.47

100.5

3100×1955×1300

GZS10-12A

1000

12

700

55×65

YZX132M121
YZX132M221

12

YGb132M2-10

12

12×1.25

550

5.47

100.5

4030×1955×1300

GZS14-09A

1400

9

1000

60×80

YZX132M121
YZX132M221

5
4

YZG132M1
YZG132M2

5
4

4×3.7

908
915

12.5

72.6
73.2

3440×2691×1500

GZS14-12A

1400

12

1200

60×80

YZX132M121
YZX132M221

7
5

YZG132M1
YZG132M2

7
5

7×2.2
5×3.7

908
915

12.5

72.6
73.2

4400×2691×1500

GZS14-15A

1400

15

1500

60×80

YZX132M121
YZX132M221

9
6

YZG132M1
YZG132M2

9
6

9×2.2
6×3.7

908
915

12.5

72.6
73.2

5360×2691×1500

GZS18-12A

1800

12

1500

60×80

YZX132M121
YZX132M221

7
5

YZG132M1
YZG132M2

7
5

7×2.2
5×3.7

908
915

12.5

72.6
73.2

4400×3091×1800

更多设备详情可咨询河南奥创机械设备有限公司!
