圆形摇摆振动筛

作者 丰泉机械 来源 丰泉机械 浏览 发布时间 15/06/24

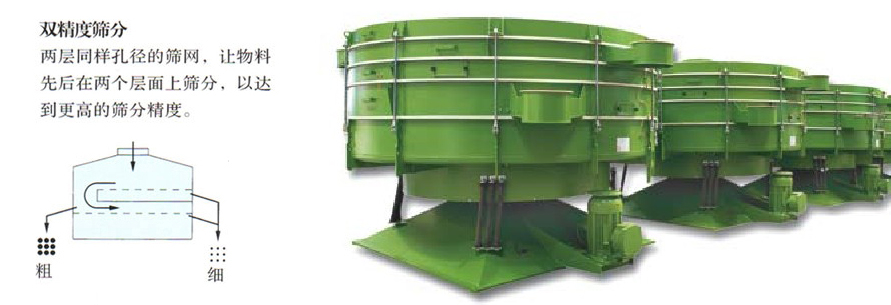

圆形摇摆振动筛

概述
  摇摆筛是我公司为了满足大产量、高密度的筛分要求,而特殊设计的一种新型高效筛分机。最简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟。它成功的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。并可以根据物料的物理特性,客户的不同筛分要求对相互独立可调的转速,偏心距,径向力进行调整,改变物料在筛面停留时间和运动路线,达到最佳筛分效果。
结构原理
  基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。



圆形摇摆振动筛

产品特点
  用于精细和超精细粉末的筛分,特别适合难处理的物料。
有效模仿人工筛分动作和过程,物料在筛面呈现渐开螺旋线运动,使物料在相对面积上走过相对长的路程,筛分精度高达90-95%!
  柔和的摇滚筛分,不会对毛料的颗粒原结构形成破坏,不容易产生静电,对易燃易爆易产生静电的物料筛分是最好的选择,而且有效延长设备部件寿命。
  防堵塞技术先进多样,五种不同的清洁方式,可用弹跳球清洁网面,可用滚刷清洁网面,可用喷气方式清洁网面,可用弹性刮板清洁网面,可用超声波技术清洁里网面,筛孔不会堵塞,确保筛分的连续性。
  圆形积木式拼装结构,装,拆简单。出料口可随意360度旋转。
  物料颗粒的垂直方向加速度值低,使筛网不易损坏,延长筛网的使用寿命。
  噪音低至75dBa,全封闭作业,更环保。
  采用普通电机作为动力源。
适用行业
  适用化学、食品与香料、塑料、矿业、医药、木业及胶合板、化肥、糖、冶金、再生行业、粮业、盐业。

圆形摇摆振动筛

技术参数:





型号(YBS)
YBS 600
YBS 1000
YBS 1200
YBS 1600
YBS 2000
YBS 2400
YBS 2600
直径
600
1000
1200
1600
2000
2400
2600
筛分面积
0.29
0.71
1.11
1.83
2.62
3.63
5.31
空间要求
0.4
1.2
1.6
2.5
3.6
5.2
6.8
最多筛层
5
5
5
5
5
5
5
功率消耗
0.25
1.5
2.2
2.2/4
2.2/4
5.5
5.5
橡皮球清洁
5层
5层
5层
5层
5层
5层
5层
转筒刷清洁
5层
5层
5层
5层
5层
5层
5层
超声波清洁
5层
5层
5层
5层
5层
5层
5层
过滤附件
2层
2层
2层
1层
1层
1层
1层



有效直径
630
930
1100
1340
1340
1740
1940
1层高度(㎜)
830
1155
1480
1480
1500
1470
1580
1层重量(kg)
140
490
700
980
1050
1690
1900
2层高度(㎜)
965
1280
1640
1640
1660
1590
1710
2层重量(kg)
155
535
770
1060
1140
1780
2000
3层高度(㎜)
1080
1400
1800
1800
1820
1710
1840
3层重量(kg)
170
580
840
1140
1230
1870
2100
4层高度(㎜)
1200
1525
1960
1960
1980
1830
1970
4层重量(kg)
185
625
910
1220
1320
1960
2200
5层高度(㎜)
1310
1650
2120
2120
2140
1950
2100
5层重量(kg)
200
670
980
1300
1410
2050
2300
