石料圆振筛

发布时间:2020/5/5 17:43:00人气:

圆振筛全称叫圆振动筛,是矿用振动筛的常见振动设备,采用圆运动的筛分原理,从而叫做圆振筛。主要在采石场,煤矿,砂石料,矿石,建筑材料行业使用。具有高效、筛分精度高,适合范围广等优点。和同规格普通筛机相比,有更大的处理量和更高的筛分效率。也可供选煤、选矿、建材、电力及化工等行业作产品的分级之用。

石料圆振筛

特点:

1、采用偏心块作为振动源,结构简单、可靠,维修方便。激振力大,筛分效率高。
2、零部件的标准化、模块化程度高,互换性、通用性好。 圆振动筛二十多种规格只有三个型号的振动器。通过调整偏心配重块的数量便可轻松改变激振力,适应多种规格筛机。
3、侧板与加强板、钢管横梁之间的连接全部采用振动筛专用高强度环槽铆钉铆接,铆钉抗剪强度高,抗振动,永不动铆,避免了焊接缺陷导致的侧板开裂等事故。
4、优化设计的弹性元件,减小地基负荷,具有使用寿命长,过共振区平稳,噪音低等优点(可据使用情况选用“金属螺旋弹簧”或“复合弹簧”)。
5、中间与两边同时涨紧的筛网涨紧结构、筛网减振橡胶条的设置使得筛网的有效使用寿命更长。
6、电机与激振器联接采用挠性联轴器,使力矩的传动没有轴向力的传递,从而使筛机的运行更加稳定。

7、低合金结构钢板的采用(Q345C),使设备在-40℃的寒冷地区仍能保证其整体刚度。

石料圆振筛

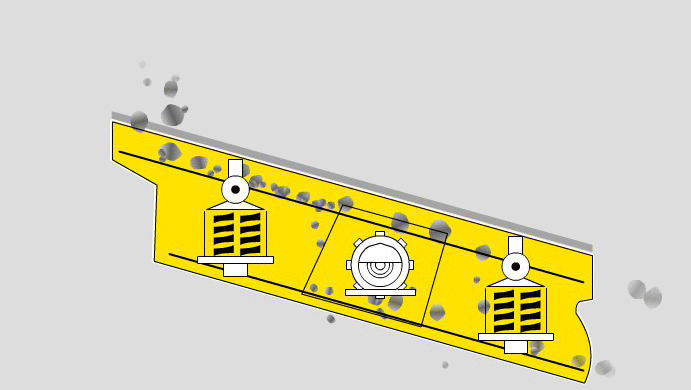

工作原理:

圆振动筛是以单轴,双轴,三轴块偏心激振器为激振源,以橡胶支承弹簧为弹性元件,以筛箱激振器等为可动部分的筛分设备。其振动器的轴上装有相等偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴,再经速比为1的齿轮进行传动,使轴同速旋转,从而产生激振力,使筛箱作强制连续的圆运动。物料以此运动为动力,在水平的筛面上沿圆周方向作不断的抛掷运动,在抛起松散分层的同时向前运动,周而复始地完成粒度分级和向前输送的过程。

石料圆振筛

优势:

圆振动筛驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹,对难筛分的物料更具优势;
驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
轴承稀油润滑,有效降低了轴承温度,提高了寿命;
同样的筛分面积,圆振动筛产量可提高1.3-2倍。

型号及参数:

型号
筛网层数
筛孔尺寸
(mm)
配套功率
(KW)
振动频率
(r/min)
处理能力
(m3/h)
重量
(t)
2TK1548
2
5-150
22
720-875
140-650
6.7
3TK1548
3
5-150
22
720-875
140-650
7.5
4TK1548
4
5-150
30
720-875
140-650
8.3
2TK1848
2
5-150
22
720-875
180-700
7.5
3TK1848
3
5-150
30
720-875
180-700
8.6
4TK1848
4
5-150
30
720-875
180-700
9.7
2TK1860
2
5-150
30
720-875
250-850
8.2
3TK1860
3
5-150
30
720-875
250-850
9.9
4TK1860
4
5-150
37
720-875
250-850
11.6
2TK2160
2
5-150
37
720-875
300-1000
10.5
3TK2160
3
5-150
37
720-875
300-1000
12.4
4TK2160
4
5-150
45
720-875
300-1000
14.3
2TK2460
2
5-150
37
720-875
350-1200
12.5
3TK2460
3
5-150
45
720-875
350-1200
14.7
4TK2460
4
5-150
45
720-875
350-1200
16.9
