圆振动筛设备图片-工作原理图

发布时间:2020/2/13 21:26:56人气:

奥创生产的圆振动筛根据轴承链接方式的不同可以分为YA和YK两种,型号不同,处理量也不一样,应用行业也不同,由于运动轨迹为圆而得名,简称圆振筛。圆振动筛筛网方式可做成编织网、聚胺酯网、冲孔网、篦条网等。

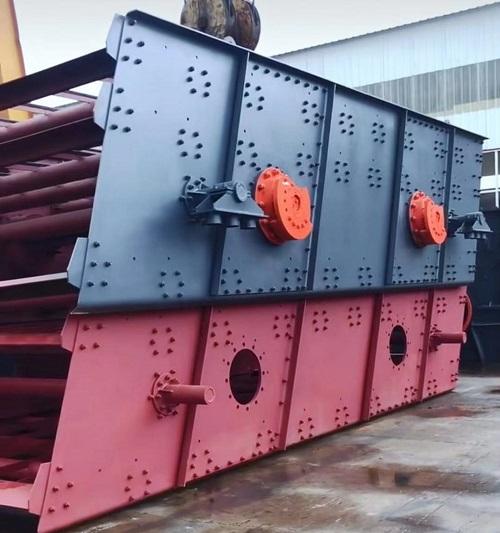

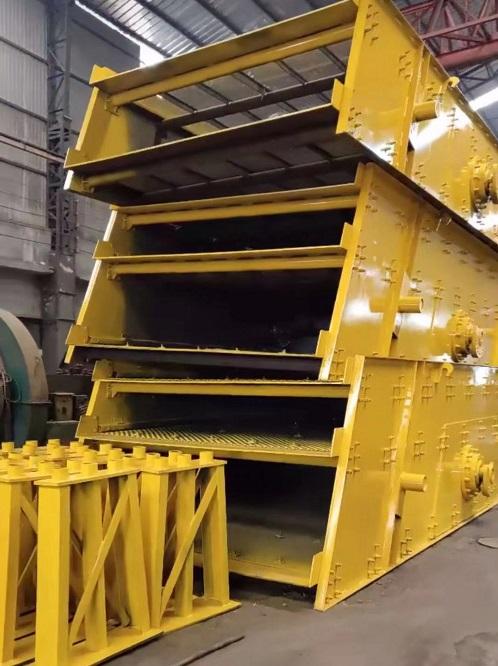

圆振动筛设备图片-工作原理图

圆振动筛特点:

1、结构新颖,技术参数先进,处理能力大,筛分效率高。
2、采用振动电机作为激振源,使用维修方便。
3、采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4、采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

圆振动筛各型号技术参数表:
YK型号:

型号
筛面
给料粒度
处理量
振频
双振幅
电动机
每支点动负荷
总重
层数
面积
倾角
筛孔
结构
型号
功率
工作时
启停机时
YK1430
1
4.2
15
3-100
冲孔、聚胺酯
≤200
18-375
970
7-10
Y160M-6
7.5
±800
±6400
3612
YK1845
1
6
21-438
970
Y180L-6
15
±1000
±8000
4664
YK2050
1
8.1
23-479
970
Y180L-6
15
±1200
±9600
5426
YK2445
1
10.5
26-542
970
Y200L-6
18.5
±1200
±9600
6232
YK2450
1
12
≤200
31-646
970
Y200L-6
22
±1800
±9600
7000
YK2460
1
14.4
≤200
31-646
970
Y225M-6
30
±1800
±14400
8490
YK3060
1
18
≤200
39-813
980
Y225M-6
30
±2400
±19200
10510
YK3660
1
21.6
≤200
47-976
980
Y250M-6
37
±4000
±32000
14900
2YK1430
2
4.2
≤200
18-375
970
Y180L-6
15
±1200
±9600
5500
2YK1638
2
6
≤200
21-438
970
Y200L-6
18.5
±1600
±12800
7000
2YK1845
2
8.1
≤200
23-479
970
Y200L-6
22
±2000
±16000
8300
2YK2050
2
10
≤200
26-542
980
Y225M-6
30
±2400
±19200
9800
2YK2450
2
12
≤200
31-646
980
Y225M-6
30
±3200
±25600
10500
2YK2460
2
14.4
≤200
31-646
980
Y225M-6
30
±3200
±25600
11210
2YK3060
2
18
≤200
31-646
980
Y250M-6
37
±4400
±35200
15800

YA型号:


给料粒度

mm

处理量

t/h

双振幅

mm

配用电机 单点动负荷

N


最大动负荷

N

外形尺寸

长×宽×高(mm)

型号 功率Kw
YA-1236 <200 70-250 Y160M-4 11 ±802 ±4008 3757×2364×2465
YA2-1236 <200 70-250 Y160M-4 11 ±802 ±4008/ 3757×2364×2465
YA-1536 <400 200-650 Y160M-4 11 ±931 ±4665 3757×2670×2437
YA1-1536 <400 200-650 Y160L-4 15 ±931 ±4665 3757×2715×2437
YA-1236 <400 250-750 Y160M-4 11 ±980 ±4900 3757×2975×2437
YA2-1236 <400 250-750 Y160L-4 15 ±980 ±4900 3757×3020×2437
YA-1236 <400 300-850 9-11 Y160L-4 15 ±928 ±4640 4331×3020×2700
YA1-1236 <400 300-850 Y160L-4 15 ±928 ±4640 4331×3020×2700
YA-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
YA2-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
YA-1236 <400 450-1150 Y180M-4 15 ±2889 ±14445 4945×3423×3501
YA2-1236 <400 450-1150 Y180L-4 18.5 ±2889 ±14445 4945×3463×3501
YA-1236 <400 550-1350 Y200L-4 22 ±2889 ±14445 6116×3619×3849
YA2-1236 <400 550-1350 Y200L-4 30 ±2889 ±14445 6116×3619×3849
YA-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445 6091×3925×3846
YA2-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445

6091×3925×3846

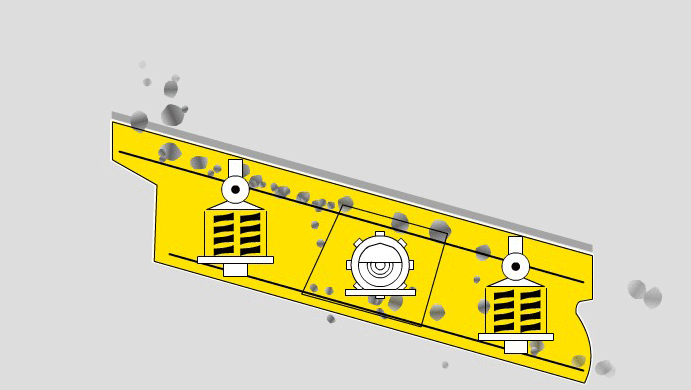

圆振动筛工作原理图:
圆振动筛工作原理动画

圆振筛又称单轴振动筛,圆振动筛振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力,其本质是由偏心质量绕定轴转动所形成离心力。圆振动筛的工作原理为,筛机起动后,筛机振动器带动振动筛箱一同作定向跳跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃动运后从排料口排出。最终完成筛分工作。根据圆振筛的结构特点及工作原理,其筛面一般为倾斜布置(倾斜角为15-25度)。 从圆振筛的结构和工作原理可以看出,其激振器的回转达方向相对于料流方向有顺料流方向旋转和逆流方向旋转两种情况。显然,当激振器顺流方向回转时,物料运行速度提高,可增加生产能力,但筛分效率下降;当激振器逆流方向回转时,物料运行速度减小,生产能力下降,但筛分效率提高。有鉴于此,在实际筛分作业中,我们可以根据具体发问和需要,在生产能力和筛分效率两面方有所取舍。

圆振动筛设备图片-工作原理图
