奥创生产的平面回转筛也叫平面回旋筛-平面往复筛，用来筛分化工原材料、粮食加工、耐火材料等行业物料主要振动粉末颗粒状物料进行筛分的一种筛分机械，它是全新型技术研发生产的一种筛分机，本机具有设计合理，结构简单，运行平稳，全封闭结构，无尘染，防堵孔，防粘网等优点。特别是对吸湿性强、粘性大、易堵孔和粘网的尿素筛分更为明显。由于采用了平面回转运动原理，有效的降低了设备的动静比和基础动载荷。该设备采用平面回转圆周运动，网下有自动清理设备，较传统的直线筛而言，提高了丝网寿命，噪音小，筛分面积大，将效率由原来的93～95提高到了98.5。
奥创平面回转筛特点：无垂直振动，筛网寿命长（6-12个月）；每层筛网均设有筛网防堵清理装置。筛网不堵孔，延长运行周期。筛分机在工作状态下连续不停地进行地对筛网进行清理;由于采用平面回转原理，明显改善了物料的分布状态，从而提高了筛面有效利用率，最终提高筛分效率，降低了成品物料中的粉末含量；全封闭结构无粉尘污染，改善操作售货员的工作不环境；对基础的动载很小。
平面回转筛突出的主要优势：外形精美，节能环保，密封性能好，产量大，筛分精度高。节能环保，使用寿命长，筛分精度高，操作简单，符合国内用户生产工艺要求。种类齐全，单层、多层随意选用，出料口360°任意旋转，适合连续流水线生产振动筛配件供应商，可随意选用相关配件，运行安全可靠，节省维护成本精准定位，专业工程师设计，多种样式结合，可对颗粒、粉末、浆液类物料进行有效筛分。

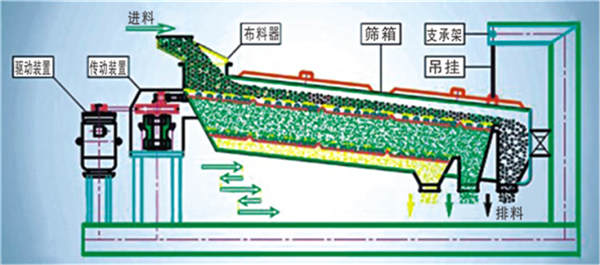

平面回转筛工作原理：平面回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据回旋筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。回旋筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。在筛理过程中，不断跳动的弹性跳动小球，有效地防止物料堵塞筛孔，保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡，从而保证了筛体运动的平稳性。

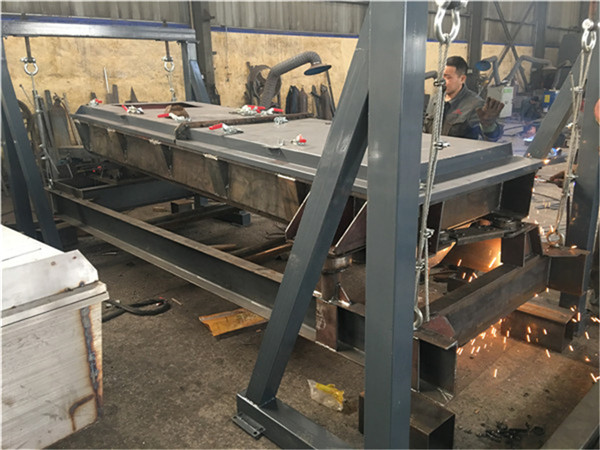

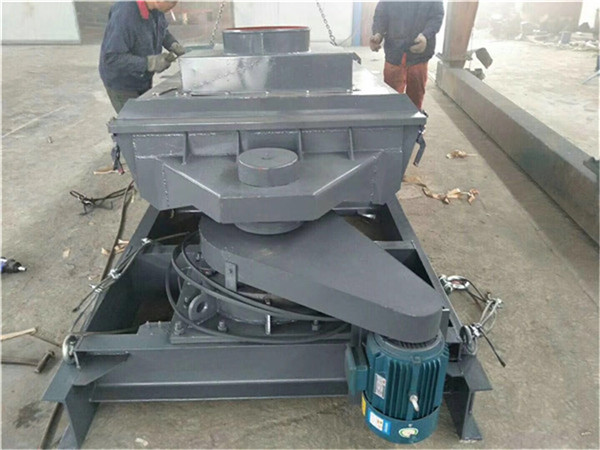

奥创平面回转筛外形图：

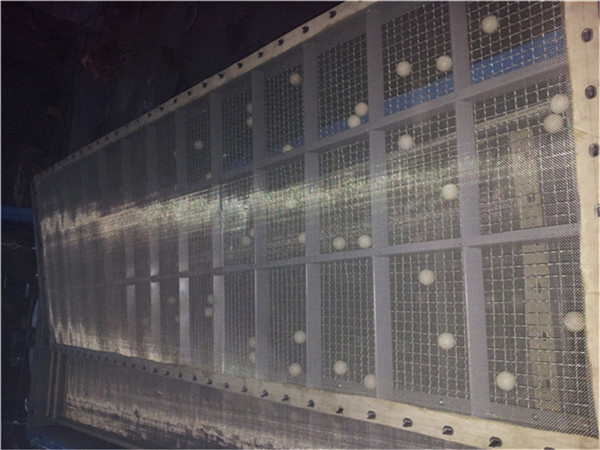

奥创平面回转筛内部筛网：
平面回转筛的操作细节：
我们的平面回转筛分设备应有稳定的基础。操作和安装是有着密切关系的。
（1） 平面回转筛出厂前已将筛网装妥，使用过程中的平面回转筛筛网更换可自己更换。
（2） 平面回转筛开机前，应先检查平面回转筛各压紧螺栓的紧固程度，及平面回转筛各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。
（3） 当平面回转筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。
（4） 调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
安装调试操作步骤和安装调试注意事项 ：
1. 机器在安装前，首先必须参照装箱单检查零部件是否齐全和损坏。
2. 一定要参照安装图进行安装，其中支承底架一定要水平安装在基础上，基础必须具有足够的刚度和强度，来支承平面回转筛（大颗粒尿素筛）的全部动负荷以及静负荷。
3. 可利用筛箱耳轴吊运筛机，不可直接挂在激振器上吊运整个筛子。
4. 安装筛机时，应确保筛箱与料斗、料槽等一类非运动件之间保持最小75mm间隙。
5. 设备安装后，筛面左右保持水平，否则，可在弹簧座与支承件间垫薄铁片进行调整。
6. 弹簧必须处于垂直状态，弹簧固定架固定在筛箱的耳轴上。
7. 平面回转筛（大颗粒尿素筛）驱动方向定为，站在给料端，面对物料流动方向，观察电机位置，左手方为左向驱动，右手方为右向驱动。本平面回转筛（大颗粒尿素筛）采用对称设计，两侧均有皮带轮。更换电机位置可实现改变左右驱动方向。
8. 确保V带张力有充分的调整量，两个皮带轮端面调整在一个平面内。
9. 试车前必须用手（或其它方法）转动激振器。转动灵活，无卡阻现象时，方可开动机器。
10. 安装调整结束后，应进行不少于2小时空载试运转，要求运转 平稳，无异常噪音，轴承最高温度不超过75℃。
11. 用户可根据现场使用情况，通过适当增减副偏心块的数量、调 整振幅的大小，以达到理想的筛分效果。
|
层数 |
型号 |
筛面规格 |
筛箱行程 |
电动机 |

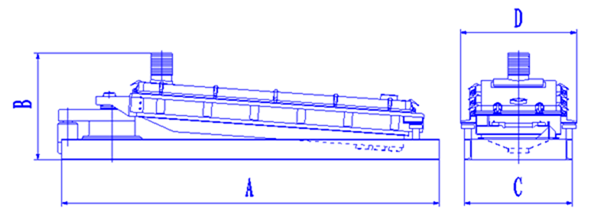

A |
B |
C |
D |
重量 |
|
|
功率 |
转速 |
|||||||||
|
1 |
ACPM1000X1400 |
1000X1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
|
ACPM1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
|
|
ACPM1000X3000 |
1000X3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
|
|
ACPM1500X2100 |
1500X2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
|
|
ACPM1500X3000 |
1500X3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
|
|
ACPM1500X3600 |
1500X3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
|
|
ACPM1200X3600 |
1200X3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
|
|
2 |
ACPM1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
|
ACPM1000X3000 |
1000X3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
|
|
ACPM1500X2100 |
1500X2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
|
|
ACPM1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
|
|
ACPM1500X3000 |
1500X3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
|
|
ACPM1500X3600 |
1500X3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2159 |
3180 |
|
|
3 |
ACPM1000X2100 |
1000X2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
|
ACPM1500X3000 |
1500X3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
|
|
ACPM1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
|
|
ACPM2000X5000 |
2000X5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
|
