奥创机械生产的振动磨机有单筒，双筒，三筒等形式。振动磨机是一种新型高效节能型粉磨设备。它在磨制细粉和超细粉物料时，比传统的回转式磨机具有明显的优越性。（效率提高2-5倍，能耗降低20％-30％），该机具有振动强度大，磨粉效率高、功率消耗少、噪音小、结构紧凑，安装维修方便等优点。该机可以广泛应用于选矿、建筑材料、研磨材料、粉未冶金、电力、陶瓷、耐火材料、磁性材料、化工、食品等多种行业，是球磨机理想的换代产品。

振动磨机工作原理：

接通电源，驱动电机通过挠性联轴器带动激振器中的偏心块旋转，或者是振动电机，从而产生周期性的激振力，使磨机筒体在支承弹簧上产生高频振动，机体获得了近似于圆的椭圆形运动轨迹。随着磨机筒体的振动，使筒体内介质获得三种运动：强烈的抛射运动，可将大块物料迅速破碎；高速同向自转运动，对物料起研磨作用；慢速的公转运动，起均匀物料作用。磨机筒体振动时，粉磨介质强烈地冲击和旋转，进入筒体的物料在粉磨介质冲击和研磨作用下被磨细，并随着料面的平衡逐渐向出料口运动，最后排出磨机筒体成为粉磨产品。

振动磨也叫振动磨粉碎机，是利用圆筒的高频振动，筒中的钢球或钢棒介质依靠惯性力冲击物料，介质冲击物料时的加速度可达10g-15g，是一种新型的高效制粉设备，有单筒式、双筒式和三筒式三种结构型式，用来阻隔磨机工作时发出的噪音，以减少噪音对整个工作区的影响，底架和机体支架通过弹性支撑把机体弹性托起，并保持驱动电机与振动主体挠性联接距离不变。具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点。

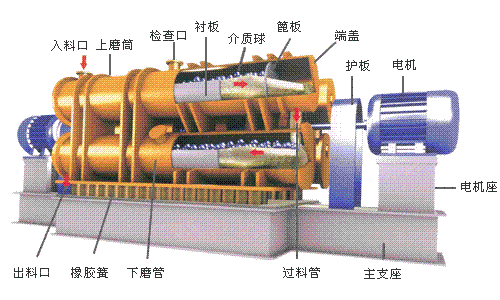

振动磨机由双圆筒依靠联接板固定成一体，联接板上同时固定着激振器，且激振器需通水冷却，双圆筒由隔振弹簧支承，弹簧支座固定在不参振的底架上。由电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转，激振器的轴上带有偏心块，由于带偏心块轴的旋转使双圆筒做近似的圆振动。筒体内充填研磨介质（钢球或钢棒）和待粉磨物料，物料既可从上圆筒的进料口进入，上圆筒内粉磨完毕的物料流入下圆筒继续粉磨，最后从下圆筒的出料口排出，即单进单出；物料也可同时进入上下圆筒进行粉磨，然后同时排出，即双进双出或双进四出。筒体做圆振动时，筒内的介质和物料在筒内翻转，互相冲击，这种有规律的翻转、冲击和介质的自转，使物料在短时间内得到粉碎，并达到理想的粉碎效果，圆筒筒体由外筒、内衬筒和端盖组成。内衬筒是可更换的，由耐磨材料制成。 ZM系列振动磨的激振器由四组主副偏心块组成，调整副偏心块和主偏心块的相位角，可改变激振力的大小，从而达到调整振幅大小的目的，振动磨双振幅的近似值可以从振幅标示牌上读出。圆筒内的粉磨介质有钢球或钢棒两种。相同直径和级配的情况下，钢棒做介质时的产率要高于钢球做介质时的产率。因为用钢球做介质时，要达到同样的粉状粒度，粉磨时间较长，但钢球做介质时能达到更细的粒度。振动磨常用介质为Φ16-Φ36mm的钢棒，钢棒应经过渗碳和淬火，表面硬度应达到HRC55以上。入料粒度>15mm时取较大直径，入料粒度<15mm时取较小直径，并采用两种不同直径钢棒的混合级配较好。

振动磨机技术参数：

振动磨机结构型式：
1、按筒体个数有：单筒磨、双筒磨、三筒磨。其中双筒磨应用广泛。
2、按磨介种类有：振动棒磨机、振动球磨机。
3、按进出型式有：单进单出、双进双出、双进四出等多型式。
4、按结构布置有：立式、卧式。
5、按筒体容积有：10L、50L、100L、200L、400L、600L、800L、1000L、1200L等。

振动磨机使用特点：
1、结构紧凑、占地面积小；
2、单位产量能耗低，产量高；
3、粉磨粒度集中；
4、流程简爿化，操作方便；
5、振动磨机、小型磨机、双筒磨衬板和磨介更换容易。

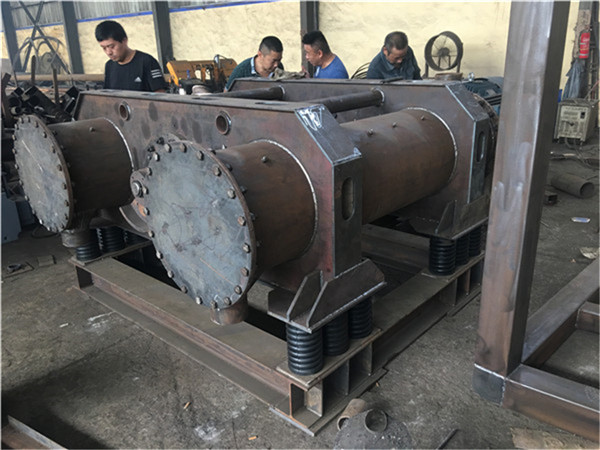

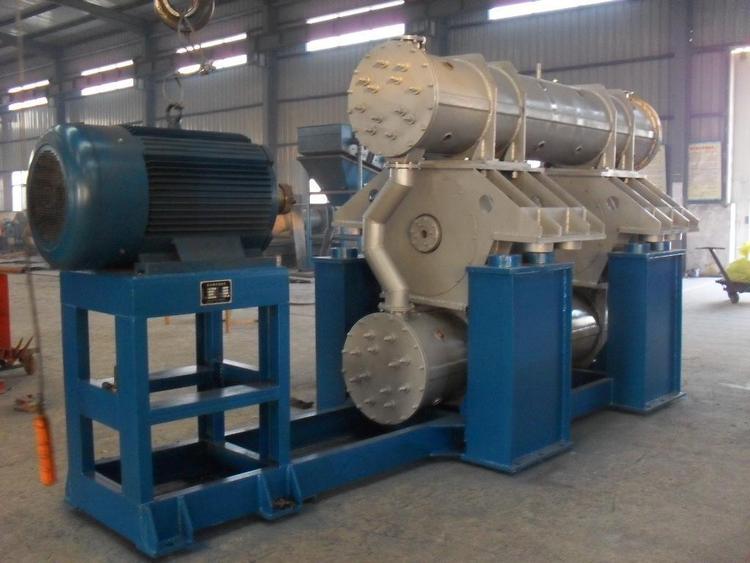

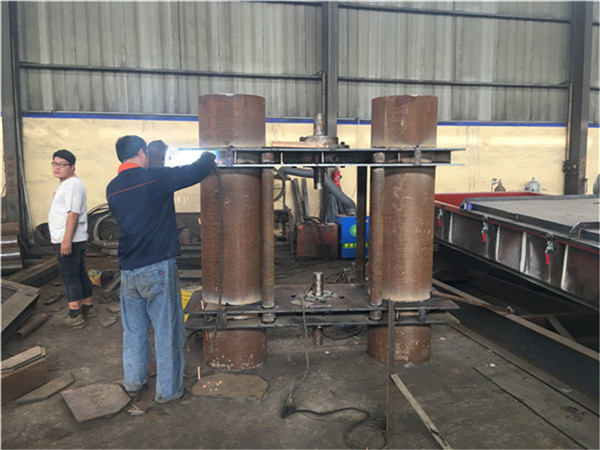

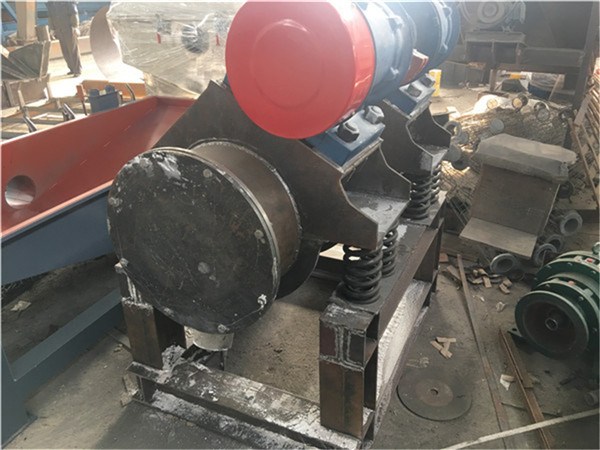

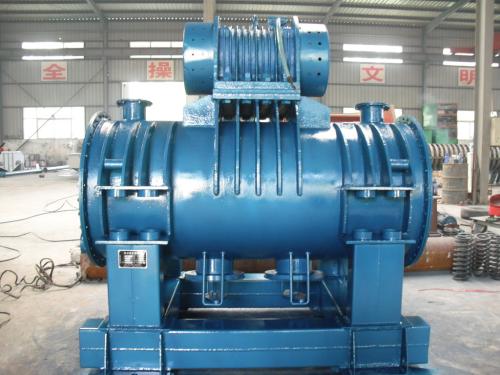

奥创振动磨机成产现场：
